YU Xiang F02S 플라이울프 RC 헬리콥터 사용 설명서
모델: F02S
소개
본 설명서는 YU Xiang F02S Flywolf RC 헬리콥터의 작동, 유지 관리 및 문제 해결에 대한 자세한 지침을 제공합니다. 안전하고 최적의 성능을 위해 헬리콥터를 작동하기 전에 본 설명서를 꼼꼼히 읽어 주십시오.
F02S 에어울프 GPS 스마트 6G 플라이바리스 시뮬레이션 헬리콥터는 안정적인 비행을 위한 고급 GPS 및 광류 위치 측정 기술, 6G/3D 비행 모드, 그리고 8채널 고정밀 원격 제어 기능을 갖춘 고성능 원격 조종 항공기입니다. 견고한 설계에 고강도 복합 소재와 듀얼 브러시리스 모터를 적용하여 내구성과 강력한 성능을 제공합니다.
그림 1: YU Xiang F02S Flywolf RC 헬리콥터, 리모컨 및 스마트 배터리.

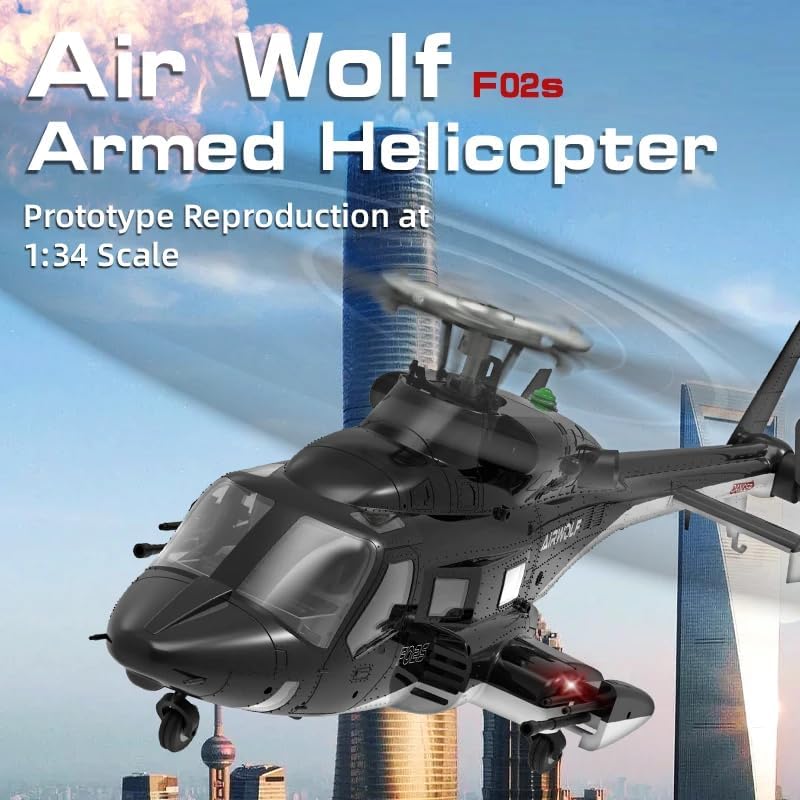

그림 2: F02S 플라이울프 헬리콥터는 에어울프 무장 헬리콥터를 1:34 축척으로 재현한 모형입니다.
안전 예방 조치
무선 조종 헬리콥터를 조작할 때는 주의가 필요합니다. 다음 안전 수칙을 준수하십시오.
- 매뉴얼을 읽어보세요: 처음 사용하기 전에 반드시 사용 설명서 전체를 읽으십시오.
- 연령 권장 사항: 본 제품은 15개월 이상 사용자에게 권장됩니다. 15개월 미만 사용자는 보호자의 감독 하에 사용해야 합니다.
- 비행 환경: 사람, 동물, 건물 및 전선에서 멀리 떨어진 탁 트인 공간에서 비행하십시오. 강풍이나 악천후 시에는 비행을 피하십시오.
- 배터리 안전: 제공된 스마트 배터리와 충전 케이블만 사용하십시오. 배터리를 과충전하거나 단락시키지 마십시오. 배터리가 손상되었거나 부풀어 오른 경우 사용을 중단하십시오.
- 로터 블레이드: 손, 얼굴, 헐렁한 옷이 회전하는 칼날에 닿지 않도록 하십시오. 칼날은 심각한 부상을 초래할 수 있습니다.
- 비행 전 점검: 비행 전에 모든 부품이 단단히 고정되었는지, 배터리가 완전히 충전되었는지, 리모컨이 제대로 작동하는지 확인하십시오.
- 비상 정지 : 리모컨의 비상 정지 기능을 숙지하십시오.
패키지 내용
패키지에 모든 구성 요소가 들어 있는지 확인하세요.
- 항공기 ×1
- 리모콘 × 1
- 사용 설명서 × 1
- 전용 USB 충전 케이블 1개
- 메인 블레이드 ×2
- 꼬리날개 ×1
- 스마트 배터리 1개
설정
1. 스마트 배터리 충전
F02S에는 7.4V 1200mAh 25C 리튬 폴리머 스마트 배터리가 포함되어 있습니다. 처음 사용하기 전에 배터리가 완전히 충전되었는지 확인하십시오.
- 전용 USB 충전 케이블을 호환되는 USB 전원(예: 컴퓨터 USB 포트, USB 벽면 어댑터)에 연결하십시오.
- 스마트 배터리를 충전 케이블에 연결하세요.
- 케이블이나 배터리의 충전 표시등에 충전 상태가 표시됩니다. 충전은 일반적으로 약 60분 정도 소요됩니다.
- 완전히 충전되면 충전기에서 배터리를 분리하세요.
그림 3: 높은 방전율과 장시간 비행을 위해 설계된 7.4V 1200mAh 리튬 폴리머 스마트 배터리.
2. 리모컨 준비
2.4GHz 리모컨에는 배터리가 필요합니다(패키지 구성품에 명시되어 있지 않으므로 사용자가 준비하거나 내장 충전식이라고 가정합니다). 전원이 켜져 있고 바인딩 준비가 되었는지 확인하십시오.
- 리모콘의 전원을 켭니다.
- 조작법과 스위치에 익숙해지십시오. 리모컨은 1024 수준의 정밀도와 실시간 원격 측정 기능을 제공합니다.
그림 4: 원격 제어 디스플레이에 통신 주파수 및 모드 설정이 표시됩니다. 이러한 설정은 T20 오픈 소스 프로토콜을 기반으로 합니다.
3. 헬리콥터와 리모컨 연결
헬리콥터와 원격 조종 장치 간의 통신을 설정하려면 바인딩이 필요합니다. ELRS 수신기는 전원을 3회 연속 연결하면 바인딩 모드로 진입합니다.
- 헬리콥터와 리모컨 모두 전원이 꺼져 있는지 확인하십시오.
- 먼저 리모컨의 전원을 켜세요.
- 헬리콥터 배터리를 연결하세요. 바인딩 모드를 활성화하려면 헬리콥터 전원을 3회 연속으로 껐다 켜세요.
- 두 장치의 표시등을 확인하십시오. 표시등이 계속 켜져 있으면 일반적으로 연결이 성공적으로 완료된 것입니다.
- 바인딩이 완료되면 비행 전에 조종 장치(예: 스로틀, 방향타)의 반응성을 확인하기 위해 간단히 점검하십시오.
작동 지침
비행 모드
F02S는 리모컨을 통해 전환 가능한 두 가지 주요 비행 모드를 지원합니다.
- 6G 모드(안정화 모드): 초보자에게 이상적인 이 모드는 자동 안정화 기능으로 안정적인 비행을 제공하여 헬리콥터 조종을 더욱 쉽게 해줍니다. GPS와 광학 흐름을 활용하여 정밀한 고도 유지 및 호버링을 가능하게 합니다.
- 3D 모드(곡예비행 모드): 숙련된 조종사에게 이 모드는 고급 곡예 비행 기동을 가능하게 합니다. 헬리콥터의 비행 특성이 더욱 민첩하고 반응성이 좋아집니다.
첨단 위치 확인 시스템
F02S는 향상된 비행 안정성과 안전성을 위해 여러 위치 측정 기술을 통합했습니다.
- GPS 위성 위치 지정: 정밀한 실외 위치 파악 기능을 제공하여 원터치 자동 귀환, 배터리 부족 시 귀환, 제어 불능 시 귀환, 직선 경로 귀환 등의 기능을 지원합니다.
- 광학 흐름 + LIDAR TOF 고도 유지: 실내 또는 저고도 비행의 경우, 광학 흐름 및 LIDAR 비행시간 측정(TOF) 센서는 획기적인 고도 유지 기술을 제공하여 정확한 위치 및 균형 유지를 보장합니다.
그림 5: GPS 위성 위치 확인은 배터리 부족 시 복귀, 조종 불능 시 복귀, 직선 복귀 및 원버튼 복귀와 같은 지능형 비행 작업을 가능하게 합니다.
그림 6: 광학 흐름 및 LIDAR TOF는 정밀한 고도 유지 및 균형 유지를 제공하여 높은 정밀도와 강력한 간섭 방지 기능을 제공합니다.
그림 7: GPS 비행 제어 시스템은 자동 호버링 및 자동 귀환 기능을 지원합니다.

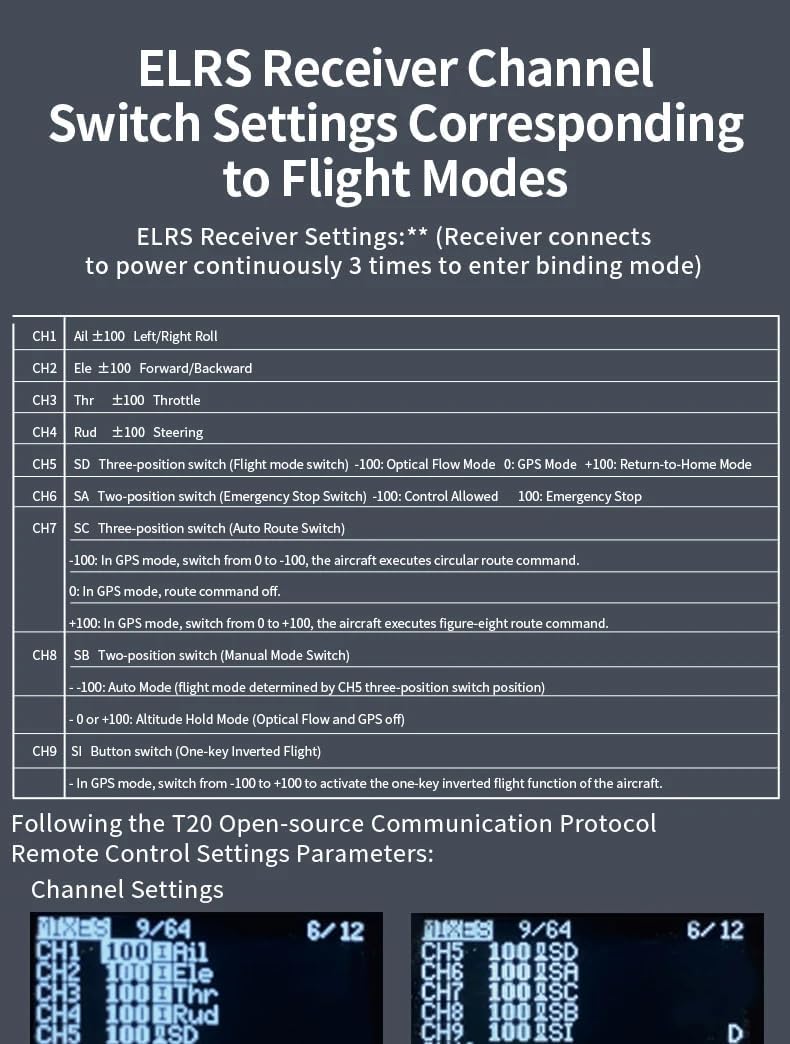

원격 제어 채널 전환 설정(ELRS 수신기)
다음 표는 다양한 비행 모드 및 기능에 따른 ELRS 수신기 채널 스위치 설정에 대한 자세한 내용을 보여줍니다. 이 설정은 T20 오픈 소스 통신 프로토콜을 기반으로 합니다. 특정 인터페이스 및 매개변수 차이에 대해서는 리모컨 사용 설명서를 참조하십시오.
| 채널 | 기능 | 스위치 위치/값 | 설명 |
|---|---|---|---|
| CH1 | 괴롭히다 | ±100 | 좌/우 롤 |
| CH2 | 엘레 | ±100 | 앞으로/뒤로 |
| CH3 | 세 | ±100 | 조절판 |
| CH4 | 루드 | ±100 | 조종 |
| CH5 | SD(3단 스위치) | -100 / 0 / +100 | 비행 모드 스위치: -100: 광학 흐름 모드, 0: GPS 모드, +100: 자동 귀환 모드 |
| CH6 | SA (2단 스위치) | -100 / +100 | 비상 정지 스위치: -100: 제어 허용, +100: 비상 정지 |
| CH7 | SC(3단 스위치) | -100 / 0 / +100 | 자동 경로 스위치: -100: GPS 모드에서 0부터 -100까지 설정하면 항공기가 원형 경로 명령을 실행합니다. 0: GPS 모드에서 경로 명령이 꺼집니다. +100: GPS 모드에서 0부터 +100까지 설정하면 항공기가 8자형 경로 명령을 실행합니다. |
| CH8 | SB (2단 스위치) | -100 / 0 또는 +100 | 수동 모드 전환 스위치: -100: 자동 모드(비행 모드는 CH5 3단 스위치 위치에 따라 결정됨). 0 또는 +100: 고도 유지 모드(광학 흐름 및 GPS 꺼짐). |
| CH9 | SI (버튼 스위치) | 없음 | 원터치 역비행: GPS 모드에서 -100에서 +100으로 전환하면 기체의 원터치 역비행 기능이 활성화됩니다. |
그림 8: 다양한 비행 모드 및 기능에 대한 ELRS 수신기 채널 스위치 설정 상세도.
유지
정기적인 유지보수는 F02S 헬리콥터의 수명 연장과 최적의 성능을 보장합니다.
- 청소: 사용 후에는 부드럽고 마른 천으로 헬리콥터 본체를 살살 닦아 먼지와 이물질을 제거하십시오. 강한 화학 약품이나 용제는 사용하지 마십시오.
- 블레이드 검사: 메인 블레이드와 테일 블레이드에 균열, 흠집 또는 손상이 있는지 정기적으로 점검하십시오. 손상된 블레이드는 제공된 예비 부품 또는 정품 교체 부품을 사용하여 즉시 교체하십시오.
- 모터 점검: 브러시리스 모터에 장애물이 없고 원활하게 회전하는지 확인하십시오.
- 배터리 관리 : 스마트 배터리는 직사광선을 피해 서늘하고 건조한 곳에 보관하십시오. 완전히 충전된 상태나 완전히 방전된 상태로 장기간 보관하지 마십시오. 장기간 보관 시에는 약 50% 정도 충전해 두는 것이 좋습니다.
- 저장: 사용하지 않을 때는 헬리콥터와 리모컨을 극한 온도와 습기를 피해 안전한 장소에 보관하십시오.
문제 해결
이 섹션에서는 F02S 헬리콥터 사용 중 발생할 수 있는 일반적인 문제에 대해 설명합니다.
| 문제 | 가능한 원인 | 해결책 |
|---|---|---|
| 헬리콥터가 원격 조종에 반응하지 않습니다. | 연결되지 않음; 리모컨이나 헬리콥터의 배터리 부족; 간섭. | 헬리콥터와 리모컨을 다시 연결하십시오. 두 배터리를 모두 충전하십시오. 간섭이 적은 지역으로 이동하십시오. |
| 짧은 비행 시간. | 배터리가 완전히 충전되지 않았거나, 배터리가 노후화되었거나, 비행이 과격했을 수 있습니다. | 배터리가 완전히 충전되었는지 확인하십시오. 배터리가 오래되었다면 교체를 고려하십시오. 더욱 안전하게 비행하십시오. |
| 헬리콥터가 표류하거나 불안정합니다. | 센서 보정 불량; 손상된 블레이드; 강풍. | 센서 보정을 수행하십시오(리모컨 설명서 참조). 손상된 프로펠러를 점검하고 교체하십시오. 바람이 약한 환경에서 비행하십시오. |
| 날개가 회전하지 않습니다. | 모터 막힘; 배선 느슨함; 모터 고장. | 장애물이 있는지 확인하십시오. 배선 연결 상태를 점검하십시오. 모터에 결함이 있는 경우 고객 지원팀에 문의하십시오. |
| 자동 복귀 기능이 작동하지 않습니다. | GPS 신호가 약합니다. 수신된 위성 수가 부족합니다. | 탁 트인 하늘 아래 개방된 공간에서 비행하십시오. view GPS 신호가 강한지 확인하십시오. 이륙 전에 위성 신호가 충분히 잡힐 때까지 기다리십시오. |
명세서
YU Xiang F02S Flywolf RC 헬리콥터의 상세 기술 사양:
- 품목 번호: F02S
- 이름: F02S 에어울프 GPS 스마트 6G 플라이바리스 시뮬레이션 헬리콥터
- 제품 크기: 로터 직경 375mm, 동체 길이 415mm, 높이 118mm
- 원격 제어 모드: 2.4G 원격 제어
- 원격 제어 거리: 120미터 이상
- 제품 소재: 고강도 복합 엔지니어링 소재
- 단품 중량: 310g (배터리 포함)
- 바디 배터리: 7.4V (1200mAh) 25C 리튬 폴리머 스마트 배터리
- 충전 시간: 약 60분
- 사용 시간: 10~12분
- ASIN: B0F9P635ZK
- 품목 모델 번호: 8530JJ5PW4N01335Q8Y8
- 제조업체 권장 연령: 15개월 이상
- 제조업체: 일반적인
그림 9: F02S 헬리콥터의 주요 제원. 동체 길이는 415mm, 높이는 118mm이다.
보증 및 지원
보증 정보, 기술 지원 또는 교체 부품에 대해서는 판매점이나 제조업체에 직접 문의하십시오. 구매 영수증을 보관하여 구매 증빙 자료로 활용하십시오.
더 자세한 도움을 받으시려면 공식 YU Xiang에 문의하십시오. web해당 웹사이트를 방문하거나 고객 서비스 부서에 문의하십시오. 연락처 정보는 일반적으로 제품 포장이나 제조업체의 공식 웹사이트에서 확인할 수 있습니다. web대지.
