1. 서론
본 설명서는 Flashforge Guider 3 Ultra 전문가용 3D 프린터의 설치, 작동 및 유지 관리에 대한 포괄적인 지침을 제공합니다. 안전하고 효율적인 사용을 위해 기기를 작동하기 전에 본 설명서를 꼼꼼히 읽어 주십시오.
이미지 1.1: Flashforge Guider 3 Ultra 3D 프린터의 모습asin큰 제작 부피와 밀폐형 디자인이 특징입니다.
2. 제품 오버view
Flashforge Guider 3 Ultra는 고속 및 고정밀 인쇄를 위해 설계된 전문가급 3D 프린터입니다. 듀얼 익스트루더 시스템, 넓은 출력 공간, 그리고 다양한 용도에 적합한 고급 기능을 갖추고 있습니다.
2.1 주요 특징
- 듀얼 익스트루더 디자인: 서로 다른 두 가지 재료 또는 색상을 사용하여 인쇄할 수 있으며, 복잡한 형상을 위한 수용성 서포트 재료도 지원합니다.
- 대용량 빌드 볼륨: 싱글 익스트루더: 330x330x600 mm; 듀얼 익스트루더: 300x330x600 mm.
- 고속 인쇄: 최대 속도는 500mm/s이고 가속도는 20000mm/s²입니다.
- 고급 냉각 시스템: 성형 정확도 향상을 위한 이중 팬 공기 송풍 시스템.
- 다양한 필라멘트 호환성: PLA, ABS, PETG, HIPS, PP, TPU, PLA-GF, PPS-CF, ASA, PC, 나일론 등을 지원하며 최대 압출기 온도는 350°C입니다.
- 사용자 친화적 기능: 자동 원클릭 수평 조절, 퀵 릴리스 노즐, 유연한 강판, HEPA 13 공기 필터 시스템, 필라멘트 건조 챔버, 원격 비디오 모니터링, 필라멘트 소진 알림 및 전원 손실 복구 기능이 포함되어 있습니다.

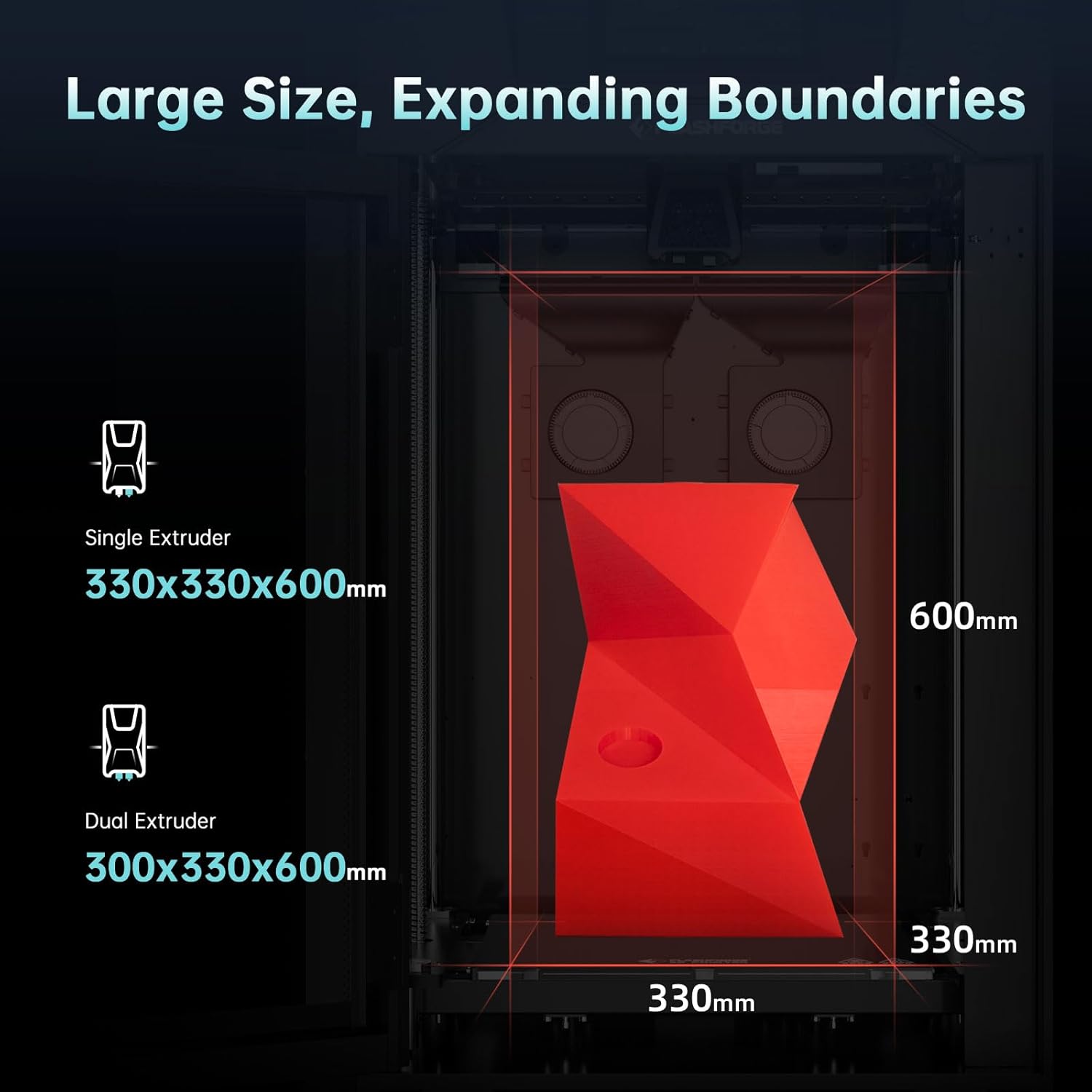

이미지 2.1: 단일 및 이중 압출기 구성 모두에서 구현 가능한 대용량 출력 영역을 보여주는 그림.
이미지 2.2: Guider 3 Ultra와 호환되는 다양한 필라멘트 유형을 나타낸 그림으로, 최대 압출기 온도가 350°C임을 강조합니다.
그림 2.3: 듀얼 팬 공기 송풍 냉각 시스템과 프린터의 고속 및 가속 기능을 시각적으로 나타낸 그림.
그림 2.4: 자동 레벨링, 퀵 릴리스 압출기, HEPA 13 필터, 필라멘트 건조 챔버, 원격 모니터링 및 전력 손실 복구와 같은 다양한 고급 기능을 설명하는 다이어그램.
3. 상자 안에 무엇이 들어있나요?
포장을 개봉하신 후, 아래 나열된 모든 품목이 있는지, 그리고 양호한 상태인지 확인해 주십시오.
- G3U 3D 프린터
- 전원 케이블
- 그리스(2개)
- 아교
- 브러시
- 스크레이퍼
- 송곳코 플라이어
- 대각선 플라이어
- 스트레이트 드라이버
- 막힘 풀기 핀 도구
- 알렌 렌치 세트
- 팔꿈치 핀셋
- 노즐 어셈블리(2개)
- 내열장갑
- 필라멘트(2개)
- USB 디스크(사용 설명서 포함)
- 판매 후 서비스 카드
- 빠른 시작 가이드
- 퓨즈(2개)
- 건조제 (12개입)
- 유연한 강철 빌드 플레이트
이미지 3.1: Flashforge Guider 3 Ultra 패키지에 포함된 모든 구성 요소의 시각적 표현.
4. 설정
Flashforge Guider 3 Ultra 3D 프린터를 처음 설정하려면 다음 단계를 따르십시오.
4.1 포장 풀기 및 배치
- 프린터와 모든 액세서리를 포장에서 조심스럽게 꺼내세요.
- 프린터를 통풍이 잘 되는 안정적이고 평평한 곳에 놓으십시오. 프린터 주변에 작동 및 유지 보수를 위한 충분한 공간이 확보되어 있는지 확인하십시오.
- 프린터 내부와 외부에서 테이프 및 스티로폼 삽입물을 포함한 모든 보호 포장재를 제거하십시오.
4.2 전원 연결
- 프린터의 전원 입력 포트에 전원 케이블을 연결하십시오.
- 전원 케이블의 다른 쪽 끝을 접지된 전기 콘센트에 꽂습니다.
- 프린터 뒷면이나 측면에 있는 전원 스위치를 사용하여 프린터를 켜십시오.
4.3 초기 설정 및 레벨링
- 프린터의 스마트 LCD 터치스크린은 처음 전원을 켜면 초기 설정 과정을 안내해 줍니다.
- 화면 안내에 따라 언어를 선택하고 네트워크(Wi-Fi 또는 이더넷)를 구성하십시오.
- 안내에 따라 "자동 원클릭 레벨링" 기능을 사용하십시오. 이 자동화된 프로세스는 최적의 접착력과 인쇄 품질을 위해 프린트 베드를 보정합니다.
5. 운영
이 섹션에서는 Flashforge Guider 3 Ultra 3D 프린터 작동 단계를 자세히 설명합니다.
5.1 필라멘트 장착
- 프린터 전원이 켜져 있고 익스트루더가 실온이거나 필라멘트 주입 온도로 예열되어 있는지 확인하십시오.
- 필라멘트 건조실을 열고 필라멘트 스풀을 안에 넣으세요.
- 지정된 경로를 따라 필라멘트를 압출기로 공급하십시오. 자동 공급 기능이 포함될 수 있는 로딩 과정에 대한 화면의 지시를 따르십시오.
- 필라멘트가 제대로 장착되었는지, 노즐에서 원활하게 압출되는지 확인하십시오.
5.2 인쇄 작업 준비
- 호환되는 슬라이싱 소프트웨어(예: FlashPrint, Slic3r, Cura)를 사용하여 3D 모델을 준비합니다. 레이어 높이, 채움 밀도, 서포트 구조 등의 인쇄 설정을 구성합니다.
- 슬라이싱된 G-코드를 저장하세요 file USB 디스크에 저장하거나 이더넷 또는 Wi-Fi를 통해 프린터로 전송할 수 있습니다.
- USB 디스크를 프린터의 USB 포트에 삽입하거나 다음 설정에 액세스하십시오. file 터치스크린의 네트워크 연결을 통해.
5.3 인쇄 시작
- 터치스크린에서 인쇄를 선택하세요. file 선택하세요.
- 인쇄 설정을 확인하고 인쇄 작업을 시작하세요. 프린터가 노즐과 빌드 플레이트를 가열하기 시작합니다.
- 처음 몇 층을 모니터링하여 접착력과 압출 상태가 양호한지 확인하십시오. 필요한 경우 설정을 조정하십시오.
5.4 모니터링 및 원격 제어
Guider 3 Ultra는 원격 비디오 모니터링을 지원하여 연결된 장치에서 인쇄 진행 상황을 확인할 수 있습니다. 원격 모니터링 설정 방법은 USB 디스크에 있는 자세한 사용 설명서를 참조하십시오.
이미지 5.1: ExampGuider 3 Ultra의 응용 분야는 신속 개발, 보조 기기 제조, 최종 사용 부품, 건축, 예술 및 교육 보조 도구를 포함합니다.
이미지 5.2: 래프트 서포트에 대한 설명으로, 래프트가 어떻게 쉽게 제거할 수 있도록 도와주고 인쇄 시간을 절약해주는지 보여줍니다.
6. 유지관리
정기적인 유지보수는 3D 프린터의 수명과 최적의 성능을 보장합니다.
6.1 빌드 플레이트 청소
- 출력 후에는 빌드 플레이트가 식을 때까지 기다리십시오.
- 인쇄된 물체를 조심스럽게 제거하십시오.
- 유연한 강철 빌드 플레이트를 이소프로필 알코올과 보풀 없는 천으로 닦아 잔여물을 제거하십시오.
6.2 노즐 유지보수
- 노즐에 막힘이나 마모가 있는지 주기적으로 점검하십시오.
- 제공된 막힘 제거용 핀 도구를 사용하여 막힌 부분을 뚫으십시오.
- 퀵 릴리스 노즐 설계로 필요시 간편하게 교체할 수 있습니다. 교체 방법은 전체 사용 설명서를 참조하십시오.
6.3 윤활
- 몇 달에 한 번씩 또는 전체 사용자 설명서에 권장된 대로 제공된 그리스를 가이드 로드와 리드 스크류에 소량 도포하여 원활한 작동을 보장하십시오.
6.4 공기 여과 시스템
- HEPA 13 공기 필터 시스템은 실내 공기 질을 유지하는 데 도움을 줍니다. 사용량에 따라 필터망을 주기적으로 점검하고 교체하십시오.
7. 문제 해결
이 섹션에서는 일반적으로 발생할 수 있는 문제와 이에 대한 잠재적인 해결책을 다룹니다.
| 문제 | 가능한 원인 | 해결책 |
|---|---|---|
| 필라멘트가 압출되지 않음 | 노즐 막힘, 온도 오류, 필라멘트 엉킴. | 핀 도구를 사용하여 노즐을 청소하고, 온도 설정을 확인하고, 필라멘트 경로를 점검하십시오. |
| 첫 번째 층 접착력이 불량함 | 빌드 플레이트 수평 불량, 빌드 플레이트 오염, Z축 오프셋 오류. | 소프트웨어에서 자동 레벨링을 수행하고, 빌드 플레이트를 청소하고, Z 오프셋을 조정합니다. |
| 인쇄 품질 문제(예: 레이어 밀림) | 벨트가 헐거워졌거나, 인쇄 속도가 너무 빠르거나, 프린터가 불안정합니다. | 벨트를 점검하고 조여주세요. 인쇄 속도를 줄이고 프린터가 안정적인 표면에 있는지 확인하세요. |
| 프린터가 네트워크에 연결되지 않습니다 | 와이파이 비밀번호 오류, 네트워크 간섭, 케이블 문제. | Wi-Fi 자격 증명을 다시 입력하고, 이더넷 연결을 시도하거나, 라우터를 재시작하십시오. |
| 인쇄 중 전원 손실 | 파워 아웃tage. | 프린터에는 전원 손실 복구 기능이 있어 전원이 복구되면 자동으로 인쇄를 재개합니다. |
보다 자세한 문제 해결 방법은 제공된 USB 디스크의 전체 사용자 설명서를 참조하거나 Flashforge 지원팀에 문의하십시오.
8. 사양
Flashforge Guider 3 Ultra 3D 프린터의 상세 기술 사양입니다.
| 범주 | 사양 |
|---|---|
| 기술을 인쇄 | 용융 증착 모델링(FDM) |
| 압출기 수량 | 2 |
| 인쇄 정밀도 | ±0.15mm 또는 ±0.002mm/mm (더 큰 값이 우선합니다) |
| 위치 정확도 | X/Y축 0.011mm; Z축 0.0025mm |
| 인쇄 속도 | 맥스. 500mm / s |
| 인쇄 가속 | 20000mm/초² |
| 층 두께 | 0.05~0.4mm |
| 빌드 볼륨(단일 익스트루더) | 330 x 330 x 600mm |
| 빌드 볼륨(듀얼 익스트루더) | 300 x 330 x 600mm |
| 노즐 타입 | 고강도 노즐 |
| 노즐 직경 | 0.4mm(기본값), (0.6/0.8mm)(선택 사항) |
| 최대 압출기 온도 | 350 ° C (섭씨 XNUMX도) |
| 최대 플랫폼 온도 | 120 ° C (섭씨 XNUMX도) |
| 프린팅 베드 | 유연한 강판 |
| 지원되는 필라멘트 | PLA/PETG/ASA/ABS/PC/PA/PLA-CF/PETG-CF/PA-CF/PA-GF |
| 장치 크기 | 635(길이) * 550(폭) * 1070(높이)mm |
| 품목 무게 | 154파운드(70킬로그램) |
| 전원 공급 장치 | 교류 100-240V, 50-60Hz, 최대 850W |
| 온 모드 전력 소비 | 850 와트 |
| 인쇄 연결 | USB 드라이브/이더넷/Wi-Fi |
| 스마트 LCD 터치스크린 | 7인치 |
| 완전 밀폐형 디자인 | 예 |
| 자동 레벨링 | 예 |
| 필라멘트 런아웃 알림 | 예 |
| 교체 가능한 빌드 플레이트 | 예 |
| 초저소음 설계 | 예 |
| 전력 손실 복구 | 예 |
| 원격 비디오 모니터링 | 예 |
| HEPA 13 공기 필터망 | 예 |
| 클라우드 플랫폼 | 예 |
| 호환 가능한 운영 체제 | 윈도우 XP/비스타/7/8/10/맥 OS |
| 입력 File 체재 | 3MF/STL/OBJ/FPP/BMP/PNG/JPG/JPEG File |
| 산출 File 체재 | GX/G/G코드 |
그림 8.1: 프린터의 인쇄, 기계, 전기 및 기타 사양을 요약한 상세 표.
9. 보증 및 지원
Flashforge는 Guider 3 Ultra 3D 프린터에 대한 탁월한 고객 서비스 및 지원을 제공하기 위해 최선을 다하고 있습니다.
9.1 보증 정보
제품 패키지에 동봉된 사후 서비스 카드를 참조하여 구체적인 보증 조건을 확인하십시오. 일반적으로 Flashforge 제품에는 재료 및 제조상의 결함에 대한 제조업체 보증이 제공됩니다.
9.2 기술 지원
본 설명서에 나와 있지 않은 문제가 발생하거나 추가 지원이 필요한 경우, Flashforge의 전문 기술 지원팀이 연중무휴 24시간 대기하고 있습니다. 이메일을 통해 지원팀에 문의하실 수 있습니다.
- 온라인 리소스: Flashforge 공식 웹사이트를 방문하세요. webFAQ, 업데이트된 매뉴얼, 소프트웨어 다운로드 사이트입니다.
- 이메일 지원: 애프터서비스 카드 또는 Flashforge를 참조하십시오. web해당 지원 이메일 주소를 확인하려면 사이트를 방문하세요.
