1. 서론
Thank you for choosing the Ingco CSDLI08025 8V Cordless Screwdriver. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new tool. Please read these instructions carefully before use and keep them for future reference.
The Ingco CSDLI08025 is a versatile 8V cordless screwdriver designed for various tasks, including furniture assembly, drawer installation, and general DIY projects. It features a powerful 220 RPM motor, 6 Nm of torque, an integrated LED work light, and comes with 17 essential accessories for immediate use.
2. 안전 지침
화재, 감전 및 부상의 위험을 줄이려면 항상 기본 안전 예방 조치를 따르십시오.
- 작업 영역 안전: 작업 공간을 깨끗하고 밝게 유지하세요. 어수선하거나 어두운 곳은 사고의 위험이 있습니다. 가연성 액체, 가스 또는 먼지가 있는 곳 등 폭발 위험이 있는 환경에서는 전동 공구를 작동하지 마세요.
- 전기 안전: 접지된 표면(예: 파이프, 라디에이터, 레인지, 냉장고)에 신체가 닿지 않도록 하십시오. 전동 공구를 비나 습기에 노출시키지 마십시오.
- 개인 안전: 항상 눈 보호 장비를 착용하십시오. 장시간 작동 시에는 청력 보호 장비를 착용하십시오. 적절한 복장을 착용하고 헐렁한 옷이나 장신구는 피하십시오. 머리카락, 옷, 장갑 등이 움직이는 부품에 닿지 않도록 하십시오.
- 도구 사용 및 관리: 전동 공구를 무리하게 사용하지 마십시오. 용도에 맞는 전동 공구를 사용하십시오. 전동 공구를 조정하거나, 액세서리를 교체하거나, 보관하기 전에 전원 플러그와 배터리 팩을 분리하십시오.
- 배터리 안전: Recharge only with the charger specified by the manufacturer. Do not use battery packs other than those specifically designated for the tool. Do not open, crush, or expose the battery to fire or high temperatures.
3. 패키지 내용
포장을 풀 때 모든 품목이 있는지 확인하세요.
- 1 x Ingco CSDLI08025 8V Cordless Screwdriver
- 1 x USB 충전 케이블
- 1 x 보관 케이스
- 10 x 25mm Cr-V Screwdriver Bits (SL4, SL6, PH1, PH2, PH3, PZ1, PZ2, PZ3, T20, T25)
- 1 x 60mm Bit Connector/Extension
- 4 x HSS Drill Bits with Hex Shank (2.0mm, 2.5mm, 3.0mm, 4.0mm)
- 1 x CRV PH2 Screwdriver Bit
- 1 x CRV 6 Screwdriver Bit
4. 제품 오버view
Familiarize yourself with the main components of your Ingco CSDLI08025 cordless screwdriver:
그림 1: Diagram showing the Ingco CSDLI08025 cordless screwdriver with labeled components: self-locking chuck, LED light, on/off switch, rotation button (forward/reverse), and USB port.
- 셀프 잠금 척: 빠르고 안전한 비트 변경을 위해.
- LED 조명: 어두운 공간에서 작업 영역의 시야를 개선하기 위해 조명을 비춥니다.
- 켜기/끄기 스위치: Activates and deactivates the screwdriver.
- Rotation Button (Forward/Reverse): Controls the direction of rotation for driving or removing screws.
- USB 포트: 내부 배터리를 충전합니다.
- 조정 가능한 핸들 : Allows the tool to be used in a pistol grip or straight configuration for versatility.

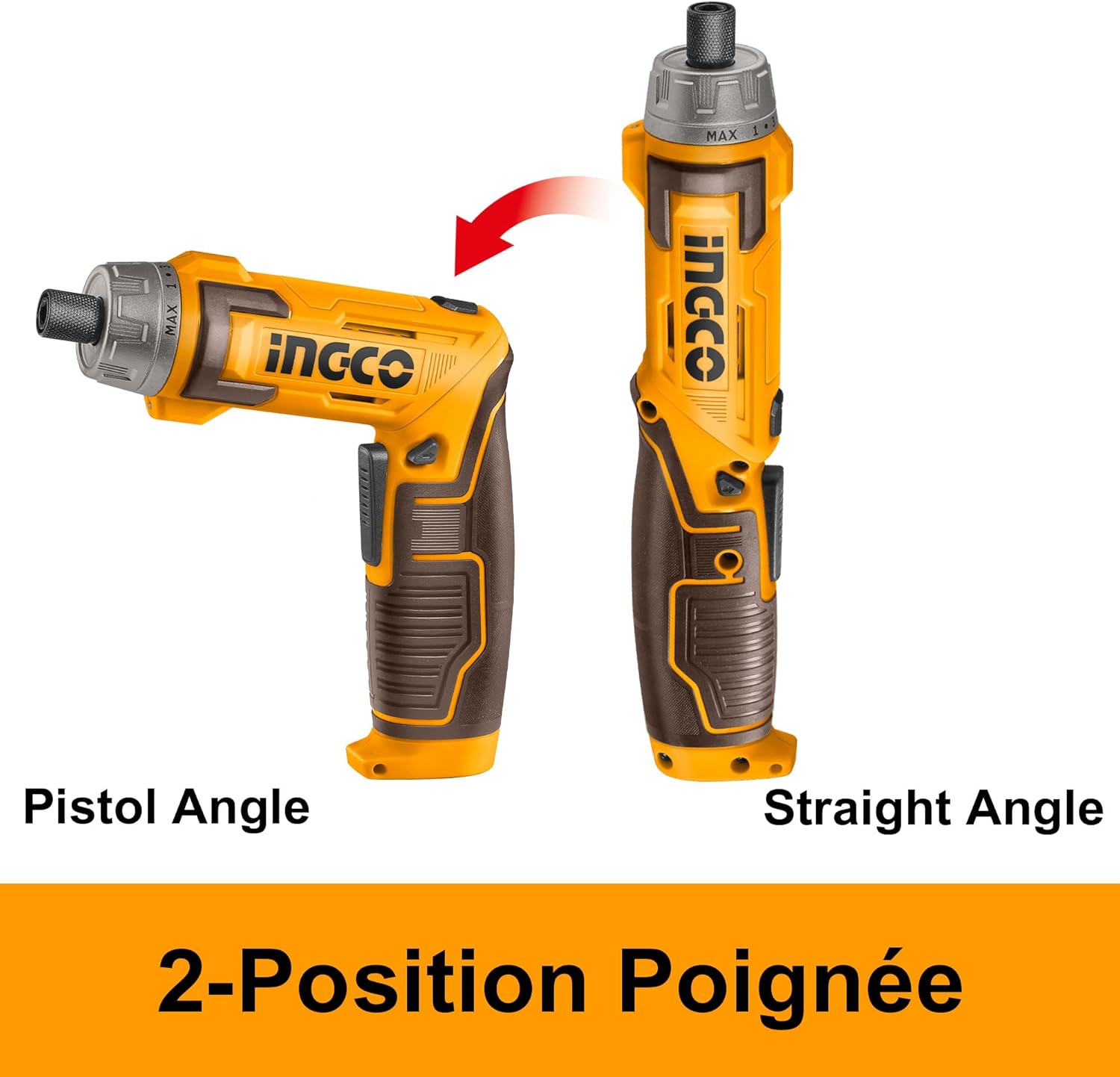

그림 2: Illustration demonstrating the two-position handle of the Ingco CSDLI08025 screwdriver, showing both pistol grip and straight configurations.
5. 설정
5.1. 배터리 충전
The screwdriver is powered by an integrated Lithium-ion battery. Before first use, fully charge the battery.
- Locate the USB charging port on the screwdriver.
- Connect the provided USB charging cable to the screwdriver's USB port.
- USB 케이블의 다른 쪽 끝을 호환되는 USB 전원 어댑터(별도 구매) 또는 전원이 공급되는 USB 포트에 연결하십시오.
- Allow the battery to charge until the charging indicator (if present) shows a full charge. Charging time may vary.
5.2. 비트 설치/변경
The self-locking chuck allows for quick and easy bit changes.
- Ensure the screwdriver is turned off and the rotation button is in the neutral (locked) position.
- Insert the desired hex shank bit directly into the chuck until it clicks into place.
- 비트를 제거하려면 척 칼라를 앞으로 당긴 다음 비트를 빼내십시오.
6. 사용 설명서
6.1. 전원 켜기 / 끄기
Press the On/Off switch to activate the screwdriver. Release the switch to turn it off.
6.2. 회전 방향 선택
Use the rotation button (forward/reverse switch) to select the desired direction:
- Push the button to the left for forward rotation (driving screws).
- Push the button to the right for reverse rotation (removing screws).
- Ensure the button is in the center position when not in use to prevent accidental activation.
6.3. Adjusting Handle Position
The handle can be adjusted for different working angles:
- 드라이버를 단단히 잡으십시오.
- Gently twist the handle to unlock its position.
- Adjust the handle to either the pistol grip or straight configuration.
- Twist the handle back to lock it in the desired position.
6.4. LED 조명 사용
The integrated LED light automatically activates when the screwdriver is in operation, illuminating your work area. It can also function as a flashlight to light up dark corners or confined spaces.
그림 3: Close-up of the Ingco CSDLI08025 cordless screwdriver in use, highlighting the activated LED light illuminating the work area in a dimly lit space.
6.5. Screwdriving and Drilling
Select the appropriate bit for the task. For screwdriving, ensure the bit fits snugly into the screw head to prevent stripping. For drilling, use the provided HSS drill bits and apply steady, even pressure.
그림 4: A person wearing safety gear using the Ingco CSDLI08025 cordless screwdriver to drive a screw into a wooden beam, demonstrating its application.
그림 5: A hand holding the Ingco CSDLI08025 cordless screwdriver in its straight configuration, driving a screw into an overhead wooden surface.
7. 유지관리
정기적인 유지관리를 통해 최적의 성능을 보장하고 도구의 수명을 연장할 수 있습니다.
- 청소: Keep the tool's ventilation openings clean to prevent overheating. Wipe the tool with a soft, damp 옷감. 강한 화학 물질이나 연마성 세제를 사용하지 마십시오.
- 배터리 관리 : 배터리는 직사광선을 피해 서늘하고 건조한 곳에 보관하십시오. 방전된 상태로 장기간 보관하지 마십시오.
- 비트 유지 관리: Clean bits after use. Replace worn or damaged bits to ensure efficient operation and prevent damage to fasteners.
- 저장: Store the screwdriver and its accessories in the provided storage case in a dry, secure location out of reach of children.
8. 문제 해결
문제가 발생하면 다음의 일반적인 문제와 해결 방법을 참조하세요.
| 문제 | 가능한 원인 | 해결책 |
|---|---|---|
| 드라이버가 켜지지 않습니다. | 배터리가 방전되었습니다. | 배터리를 완전히 충전하십시오. |
| 드라이버의 힘이 약합니다. | 배터리 충전량이 적습니다. | 배터리를 충전하세요. |
| 비트가 미끄러지거나 나사 머리가 벗겨집니다. | 비트 크기가 잘못되었거나 비트가 마모되었습니다. | 나사에 맞는 드릴 비트 크기를 사용하십시오. 마모된 비트는 교체하십시오. |
| 손잡이가 제자리에 고정되지 않습니다. | Handle not twisted to lock. | Ensure the handle is twisted firmly to lock it after adjustment. |
이러한 해결 방법을 시도한 후에도 문제가 지속되면 고객 지원팀에 문의하세요.
9. 사양
Technical specifications for the Ingco CSDLI08025 8V Cordless Screwdriver:
그림 6: A detailed image of the Ingco CSDLI08025 cordless screwdriver with an overlay of its technical specifications, including voltage, speed, torque, and included accessories.
| 특징 | 세부 사항 |
|---|---|
| 모델 번호 | CSDLI08025 |
| 상표 | 잉코 |
| 권tage | 8 볼트 |
| 무부하 속도 | 220 RPM |
| 최대 토크 | 6 뉴턴 미터 |
| 토크 설정 | 15+1 |
| 척 사이즈 | 최대 25mm |
| 육각형 섕크 | 6.35mm(1/4인치) |
| 전원 | 배터리 구동 |
| 배터리 유형 | 리튬이온 |
| 재료 | 플라스틱 |
| 제품 크기(L x W x H) | 25 x 24 x 7cm |
| 품목 무게 | 1.16 킬로그램 |
| 추천 용도 | Furniture assembly, drawer installation, DIY projects |
10. 보증 및 지원
보증 정보 또는 기술 지원이 필요하시면 구매 시 함께 제공된 설명서를 참조하시거나 판매점에 문의하십시오. 보증 청구를 위해서는 구매 증빙 자료를 보관해 두시기 바랍니다.
