Pknight DMX 레코더 및 재생 컨트롤러 DR & PB MINI 사용자 설명서

1. 제품 오버view

Pknight DR & PB MINI는 DMX 조명 프로그램을 효율적으로 관리할 수 있도록 설계된 소형 DMX 레코더 및 재생 컨트롤러입니다. 강력한 녹음 기능, 유연한 재생 옵션, 그리고 DMX 시스템 검증에 필요한 필수 도구를 제공합니다.

그림 1: Pknight DR & PB MINI DMX 레코더 및 재생 컨트롤러.

주요 특징:

• 간편한 녹음 및 재생: 직관적인 레코드 ID 할당을 사용하여 최대 255개의 DMX 프로그램을 녹화하고 재생할 수 있습니다.
• 다양한 재생 옵션: 녹화된 DMX 프로그램을 수동으로 또는 외부 장치 제어를 통해 원활하게 재생할 수 있으며, DMX 콘솔, 컴퓨터 소프트웨어 또는 모바일 애플리케이션을 통해 실시간으로 관리할 수 있습니다.
• 사용자 친화적인 인터페이스: 간단한 버튼 조작과 OLED 화면을 통해 DMX 녹음 및 재생을 신속하게 수행할 수 있습니다.
• 탈착식 마이크로 SD 카드: 기본적으로 32GB 마이크로 SD 카드가 장착되어 있으며, 간편하게 탈착하여 빠르게 저장하고 몇 시간 분량의 프로그램을 재생할 수 있습니다.
• 안전하고 간편한 보관: 프로그램은 안전하게 녹화됩니다. fileSD 카드에 저장되므로 간편한 백업 및 전송이 가능하며 재생 프로그램 손실을 방지합니다.
• 패킷 손실 감지 모드: 패킷 손실 감지 모드를 통해 신호 안정성을 확보하세요. 이 모드는 DMX 시스템의 신뢰성을 테스트하고 검증합니다.

2. 패키지 내용

패키지에 모든 품목이 들어 있는지 확인하세요.

• Pknight DMX 레코더 및 재생 컨트롤러 DR & PB MINI
• 32GB 마이크로 SD 카드(사전 설치됨)
• USB Type-C 전원 케이블
• 사용 설명서 (본 문서)

3. 설정 가이드

3.1. 디바이스 오버view 및 연결

그림 2: 버튼과 포트에 라벨이 표시된 장치 레이아웃.

1. DMX 입력: 여기에 DMX 콘솔 또는 신호 소스를 연결하십시오.
2. DMX 출력: DMX 조명 기구에 연결하세요.
3. USB 타입-C: 전원 입력(DC 5V).
4. 마이크로 SD 슬롯: 프로그램 저장을 위해 마이크로 SD 카드를 삽입/제거하세요.
5. 메뉴 버튼: 메뉴 옵션을 탐색합니다.
6. 위/아래 버튼: 값을 조정하거나 옵션을 스크롤하여 살펴보세요.
7. 입력 버튼: 선택 사항을 확인하거나 작업을 시작/중지하십시오.

3.2. 초기 파워업

1. 마이크로 SD 카드가 슬롯에 제대로 삽입되었는지 확인하십시오.
2. USB Type-C 케이블을 기기와 5V DC 전원에 연결하세요.
3. OLED 화면이 켜지면서 현재 상태가 표시됩니다.

4. 사용 설명서

4.1. DMX 녹화 모드

이 장치는 최대 255개의 DMX 프로그램을 기록할 수 있습니다. 각 프로그램에는 1부터 255까지의 고유한 기록 ID가 할당됩니다.

그림 3: DMX 녹화 모드, 녹화 ID 및 상태를 표시하는 OLED 화면.

1. DMX 콘솔 또는 신호 소스를 연결하십시오. DMX 입력 포트.
2. 를 누르세요 메뉴 '2. 쇼 녹화' 옵션으로 이동하려면 버튼을 클릭하세요.
3. 사용하세요 위/아래 버튼을 눌러 빈 레코드 ID(예: 001)를 선택합니다. 화면에 '빈 프로그램'과 '녹화 준비 완료'가 표시됩니다.
4. 를 누르세요 입력하다 녹화를 시작하려면 버튼을 누르세요. 화면에 녹화 시간이 표시됩니다.
5. DMX 콘솔을 조작하여 원하는 조명 시퀀스를 만드세요.
6. 를 누르세요 입력하다 녹화를 중지하려면 버튼을 다시 누르십시오. 프로그램은 마이크로 SD 카드에 저장됩니다.

4.2. DMX 재생 모드

녹화된 DMX 프로그램은 수동으로 재생하거나 외부 장치를 통해 실행할 수 있습니다.

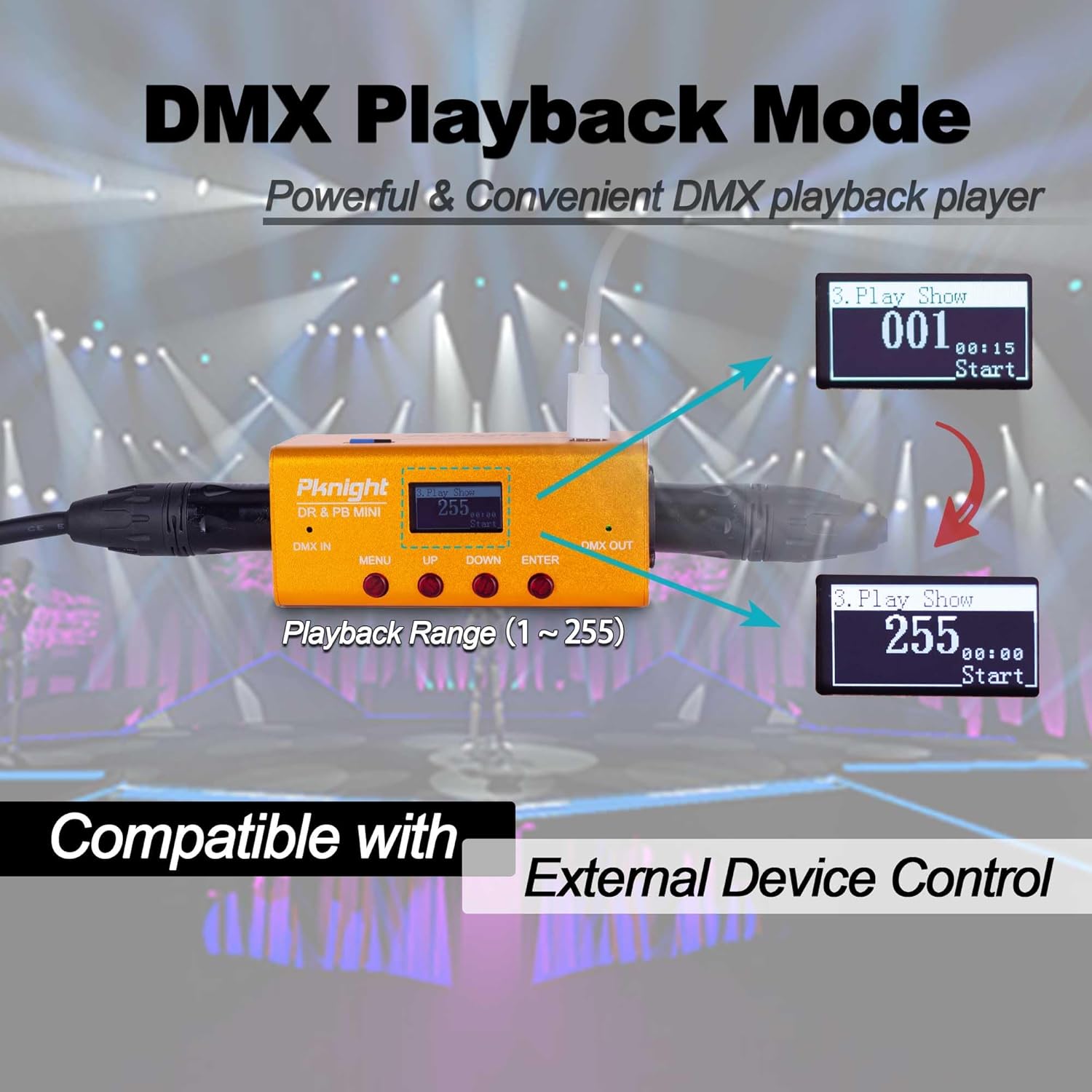

그림 4: DMX 재생 모드와 재생 범위를 표시하는 OLED 화면.

1. 연결하다 DMX 출력 DMX 조명 기구에 연결하는 포트입니다.
2. 를 누르세요 메뉴 '3. 쇼 재생' 옵션으로 이동하려면 버튼을 클릭하세요.
3. 사용하세요 위/아래 재생에 사용할 레코드 ID(1-255)를 선택하는 버튼입니다.
4. 를 누르세요 입력하다 재생을 시작하려면 버튼을 누르세요. 화면에 재생 시간이 표시됩니다.
5. 를 누르세요 입력하다 버튼을 다시 누르면 재생이 중지됩니다.

4.3. 외부 장치 제어

DR & PB MINI는 유연한 재생 통합을 위해 외부 장치 제어를 지원합니다.

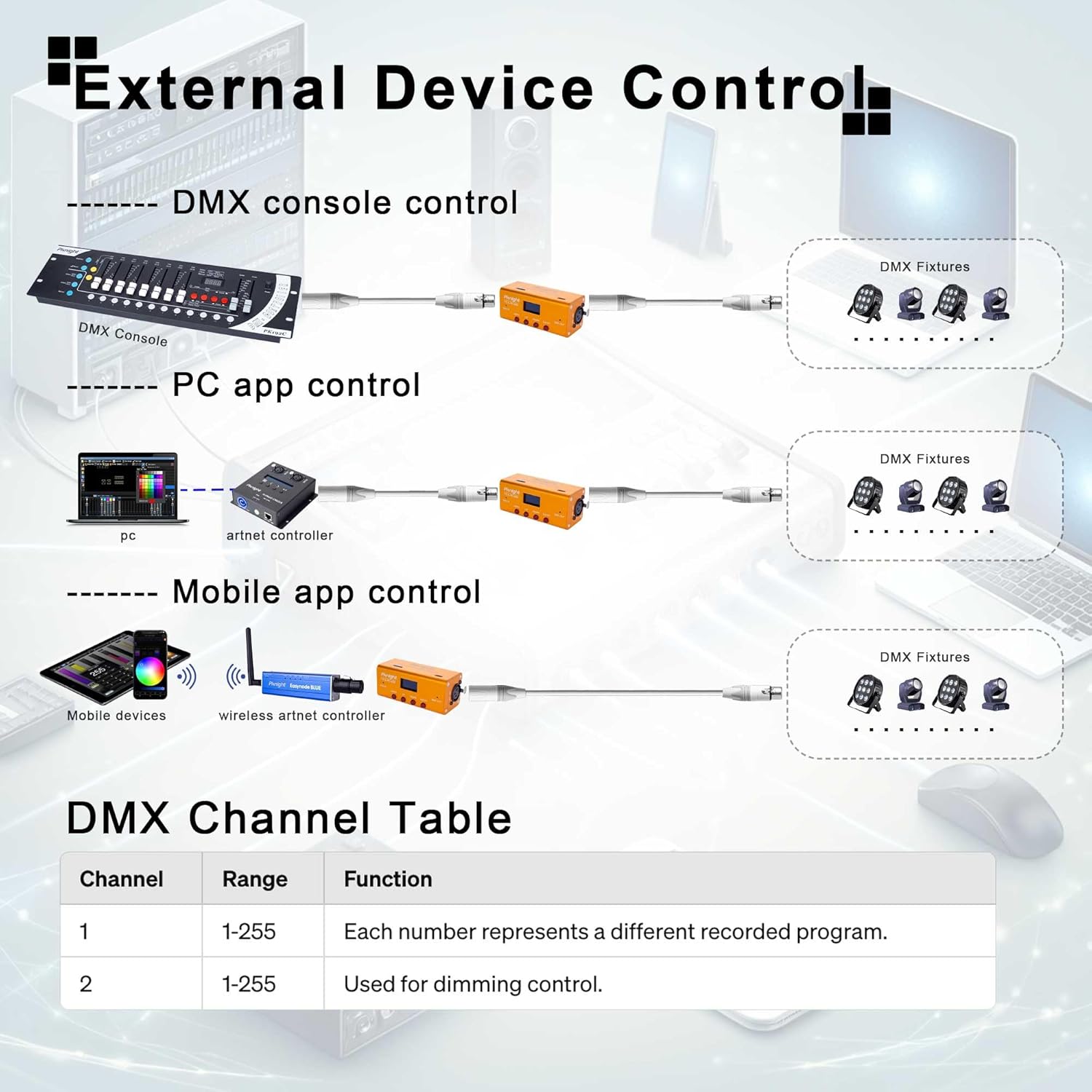

그림 5: DMX 콘솔, PC 애플리케이션, 모바일 애플리케이션 등 외부 장치 제어를 위한 다양한 방법.

이 장치는 외부 제어를 위해 두 개의 DMX 채널을 사용합니다.

• 채널 1 : 범위는 1~255이며, 각 숫자는 실행될 서로 다른 기록된 프로그램을 나타냅니다.
• 채널 2 : 출력 밝기 조절에 사용되는 범위는 1~255입니다.

4.4. 패킷 손실 감지 모드

이 모드는 패킷 손실을 감지하여 DMX 시스템의 신뢰성을 검증하는 데 도움이 됩니다.

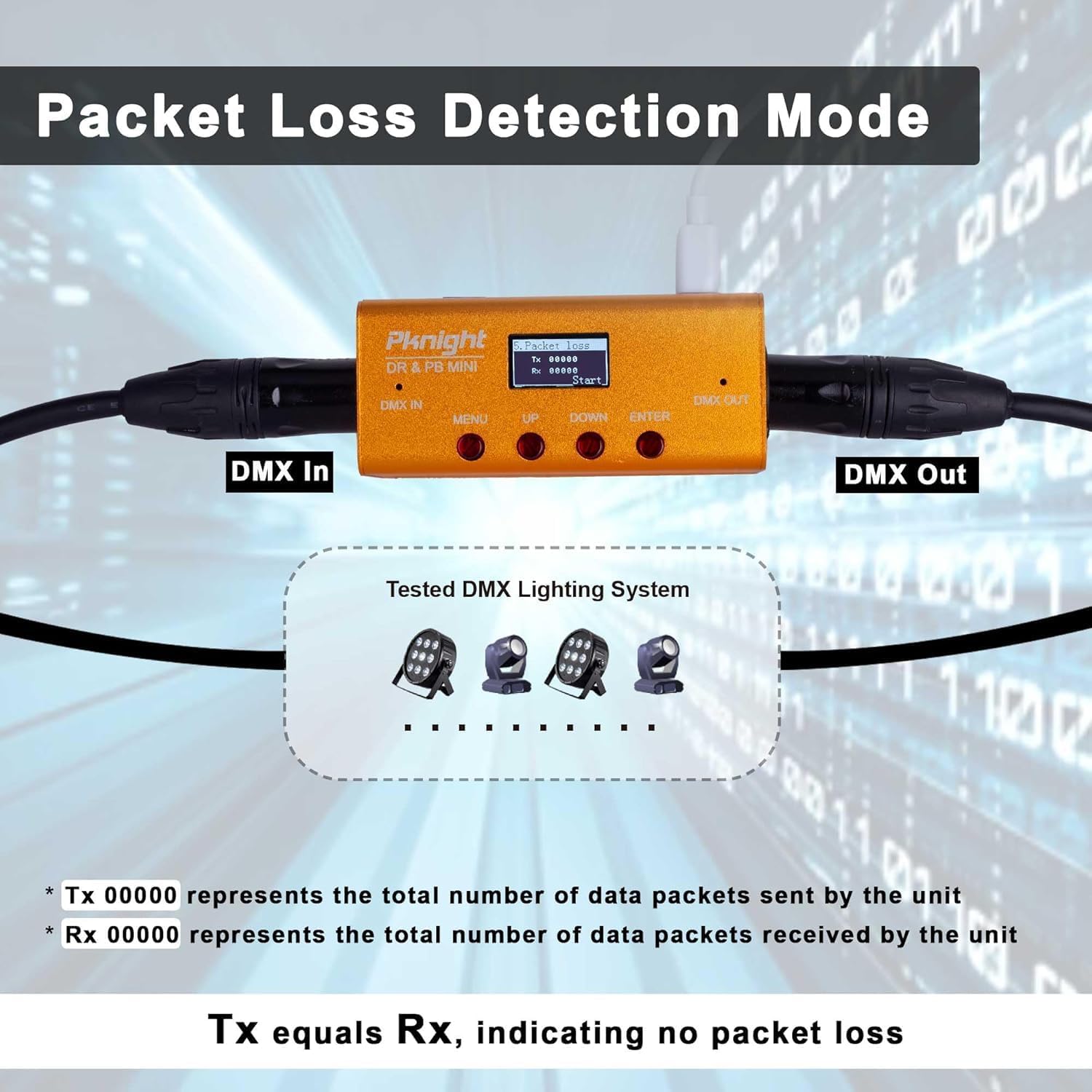

그림 6: 송신 및 수신 횟수를 표시하는 패킷 손실 감지 모드의 OLED 화면.

1. 연결하다 DMX 입력 그리고 DMX 출력 DMX 시스템의 포트입니다.
2. 를 누르세요 메뉴 '5. 패킷 손실' 옵션으로 이동하려면 버튼을 클릭하십시오.
3. 를 누르세요 입력하다 테스트를 시작하려면 버튼을 누르십시오. 화면에는 'Tx'(송신 패킷)와 'Rx'(수신 패킷)가 표시됩니다.
4. 'Tx'와 'Rx'가 같으면 패킷 손실이 없고 DMX 신호가 안정적임을 나타냅니다.
5. 불일치가 발생하면 DMX 케이블이나 장치에 문제가 있을 가능성이 있습니다.

5. 유지관리

5.1. 마이크로 SD 카드 관리

마이크로 SD 카드에는 녹화된 모든 DMX 프로그램이 저장됩니다. 정기적인 백업을 권장합니다.

1. 마이크로 SD 카드를 제거하려면 딸깍 소리가 날 때까지 안쪽으로 살짝 밀어 넣은 다음 놓으세요. 카드가 분리됩니다.
2. 프로그램을 백업하려면 마이크로 SD 카드를 컴퓨터에 연결하세요. files.
3. 카드를 교체하거나 재사용할 경우 카드가 올바르게 포맷되었는지(FAT32) 확인하십시오.

그림 7: 프로그램 저장 및 백업용 탈착식 마이크로 SD 카드.

5.2. 일반 관리

• 기기를 깨끗하고 먼지가 없는 상태로 유지하세요. 청소 시에는 부드럽고 마른 천을 사용하세요.
• 장치를 극한의 온도, 습기 또는 직사광선에 노출시키지 마십시오.
• 제품을 직접 열거나 수리하려고 시도하지 마십시오. 그렇게 하면 보증이 무효화됩니다.

6. 문제 해결

6.1. 일반적인 문제

• 장치가 켜지지 않음: USB Type-C 케이블이 5V DC 전원에 제대로 연결되어 있는지 확인하십시오.
• 재생 중 DMX 출력이 없습니다. DMX OUT 케이블이 조명기구에 올바르게 연결되었는지 확인하십시오. 재생을 위해 선택한 레코드 ID를 확인하십시오.
• 녹음 문제: DMX IN 케이블이 콘솔에 제대로 연결되어 있는지 확인하십시오. 새 녹화를 시작하기 전에 '빈 프로그램' 상태를 확인하십시오.
• 패킷 손실 감지에서 불일치가 발견되었습니다. DMX 케이블의 손상 여부를 점검하고, 단자 연결이 제대로 되었는지 확인하며, 연결된 모든 DMX 장치를 점검하십시오.
• 음악 재생과 싱크가 맞지 않습니다. 이 장치는 주로 DMX 신호 녹음 및 재생용입니다. 정확한 음악 동기화를 위해서는 외부 MIDI 또는 타임코드 통합이 필요할 수 있으며, 이는 이 장치의 직접적인 기능 범위를 벗어납니다.

7. 기술 사양

8. 공식 제품 영상

9. 보증 및 지원

Pknight 제품은 뛰어난 신뢰성과 성능을 위해 설계되었습니다. 보증 정보 및 기술 지원에 대해서는 Pknight 공식 웹사이트를 참조하십시오. web해당 웹사이트를 방문하거나 구매 플랫폼을 통해 Pknight Tech에 직접 문의하십시오.

추가적인 도움이 필요하시면 다음 페이지를 방문해 주세요. 아마존의 Pknight 스토어.
