1. 서론
구매해주셔서 감사합니다asing the BETOPPER LED Par Light Model LPC120 C-4SS. This high-performance stage light is designed to provide vibrant and accurate lighting for various events, including parties, discos, stages, weddings, and more. Featuring 60 LED beads with 2W each, RGBW color mixing, and a high Color Rendering Index (CRI) of over 90, this light ensures superior color reproduction and brightness. This manual will guide you through the setup, operation, and maintenance of your new LED Par Light.
Image: Comparison highlighting the superior brightness and 60x2W LED configuration of the BETOPPER Par Light.
2. 안전 정보
- 항상 접지된 전원 콘센트에 장치를 연결하세요.
- 볼륨을 확보하세요tage of the power supply matches the requirements specified on the device.
- 케이스를 열지 마십시오. 내부에는 사용자가 수리할 수 있는 부품이 없습니다. 모든 수리는 자격을 갖춘 기술자에게 맡기십시오.
- 눈에 직접적인 빛 노출을 피하세요. 눈에 손상을 줄 수 있습니다.
- Keep the device away from rain, moisture, and excessive heat.
- 과열을 방지하려면 장치 주변에 적절한 환기가 이루어지도록 하십시오.
3. 패키지 내용
포장을 뜯으신 후 모든 구성품이 있는지, 그리고 양호한 상태인지 확인해 주십시오.
- BETOPPER LED Par Light (LPC120 C-4SS)
- 전원 케이블
- 장착 브래킷 및 나사
- 사용 설명서 (본 문서)
4. 제품 특징
- High CRI (Color Rendering Index) >90: Ensures accurate and natural color reproduction, enhancing visual appeal.
- 강력한 조명: Equipped with 60 x 2W LED beads for superior brightness.
- RGBW 색상 혼합: Offers a wide spectrum of colors and pure white light.
- 내구성 있는 구조: Made from high-quality aluminum and polycarbonate (PC) ABS materials for longevity.
- 다양한 작동 모드: Includes Fixed Color, Color Mixing, Jump, Strobe, Fade, Auto, Sound-Activated, Master-Slave, and DMX modes.
- 다양한 제어 옵션: Control via Auto, Sound-Activated, DMX, or Master-Slave modes.
- 다양한 응용 분야: Ideal for DJ setups, dance halls, karaoke, parties, discos, stages, weddings, churches, bars, and special events.
이미지: 이상view of the multi-mode party light functions and the RGBW LED technology.
5. 설정
5.1 장착
The BETOPPER LED Par Light comes with a mounting bracket for flexible installation. You can mount it on a truss, wall, or place it on the floor. Ensure the mounting surface or structure can support the weight of the fixture.
- 제공된 나사를 사용하여 조명에 장착 브래킷을 부착합니다.
- Secure the light to your desired location (truss, wall, or floor) using appropriate clamps or fasteners (not included).
- Adjust the angle of the light using the bracket's knobs to achieve the desired illumination direction.
5.2 전원 연결
- Connect the included power cable to the power input port on the back of the light.
- 전원 케이블의 다른 쪽 끝을 적절한 접지형 콘센트에 꽂으십시오.
5.3 DMX 연결(선택 사항)
If you plan to control the light using a DMX controller, follow these steps:
- Connect a DMX cable from the DMX OUT of your controller to the DMX IN port on the first light.
- For multiple lights, connect a DMX cable from the DMX OUT of the first light to the DMX IN of the next light in the chain. Repeat for all lights.
- Ensure the last light in the DMX chain has a DMX terminator connected to its DMX OUT port (recommended for stable signal).

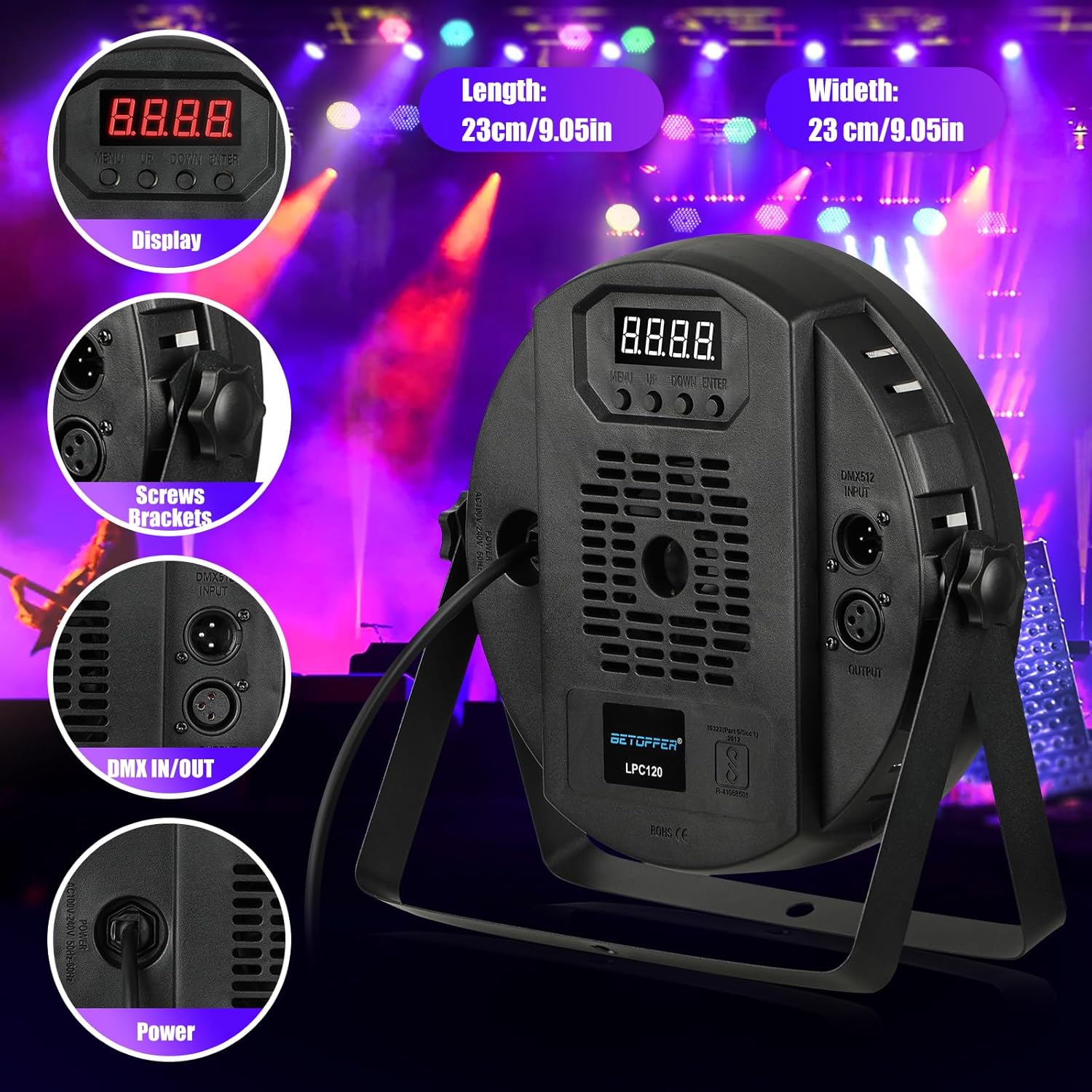

이미지: 상세 view of the light's control panel, DMX ports, power input, and mounting bracket attachment points.
6. 작동 모드
The BETOPPER LED Par Light offers various operating modes, accessible via the control panel display and buttons (MENU, UP, DOWN, ENTER).
6.1 제어판 이상view
The control panel features a digital display and four buttons:
- 메뉴: 메인 메뉴 옵션을 순환하며 보여줍니다.
- 위아래: Navigates through options or adjusts values.
- 시작하다: Confirms selection or saves settings.
6.2 모드 선택
Press the MENU button to cycle through the available modes. Use UP/DOWN to adjust settings and ENTER to confirm.
- 자동 모드 : The light cycles through pre-programmed patterns automatically.
- 소리 활성화 모드: 이 조명은 음악이나 소리에 반응하여 박자에 맞춰 패턴과 색상이 변합니다.
- 고정 색상 모드: Select a static color (Red, Green, Blue, White, or mixed colors).
- Color Mixing Mode: Blends different colors to create custom hues.
- 점프 모드: Colors change abruptly from one to another.
- 스트로브 모드: The light flashes rapidly. Adjust flash speed using UP/DOWN buttons.
- 페이드 모드: Colors smoothly transition from one to another. Adjust fade speed.
- 마스터-슬레이브 모드: Connect multiple lights. One light acts as the master, controlling all other slave units.
- DMX 모드: For professional control using an external DMX controller.
6.3 Adjusting CRI Mode
To adjust the Color Rendering Index (CRI) mode for more accurate color reproduction:
- 를 누르세요 메뉴 button until 'Ct' is displayed.
- 누르다 입력하다.
- 사용하세요 아래로/위로 buttons to select a value between 01 and 07.
- 누르다 입력하다 선택을 확인하세요.
Image: Visual guide for adjusting the CRI mode, demonstrating the impact on natural color reproduction.
7. DMX 컨트롤
The BETOPPER LED Par Light supports DMX512 protocol, allowing for precise control over its functions using a DMX controller. It offers 4 or 8 DMX channels.
7.1 DMX 주소 설정
- 를 누르세요 메뉴 button until 'A001' (or similar DMX address display) appears.
- 사용하세요 위/아래 buttons to set the desired DMX starting address (e.g., A001, A009, A017, etc., depending on the channel mode).
- 누르다 입력하다 확인합니다.
7.2 DMX Channel Functions (Example for 8-channel mode)
Refer to your DMX controller's manual for specific programming. The following is a typical channel assignment:
| 채널 | 기능 | 값 범위 |
|---|---|---|
| CH1 | 마스터 디머 | 0-255 (0=Off, 255=Full Brightness) |
| CH2 | 레드 디머 | 0-255 (0=Off, 255=Full Red) |
| CH3 | 녹색 조광기 | 0-255 (0=Off, 255=Full Green) |
| CH4 | 블루 디머 | 0-255 (0=Off, 255=Full Blue) |
| CH5 | 화이트 디머 | 0-255 (0=Off, 255=Full White) |
| CH6 | 스트로브 속도 | 0-255 (0=No Strobe, 255=Fastest Strobe) |
| CH7 | Color Macro / Auto Programs | Various values for pre-set colors or auto programs |
| CH8 | 프로그램 속도 / 소리 감도 | Adjusts speed of auto programs or sensitivity in sound mode |
Note: The exact DMX channel functions may vary slightly. Refer to the specific DMX chart provided with your product for precise details.
8. 유지관리
Regular maintenance ensures the longevity and optimal performance of your LED Par Light.
- 청소: Periodically clean the lens and housing with a soft, lint-free cloth. Do not use abrasive cleaners or solvents.
- 통풍: 과열을 방지하기 위해 환기구에 먼지와 이물질이 쌓이지 않도록 하십시오.
- 케이블 검사: 전원 및 DMX 케이블에 손상 징후가 있는지 정기적으로 점검하십시오. 손상된 케이블은 즉시 교체하십시오.
- 저장: 사용하지 않을 때는 조명을 건조하고 먼지 없는 곳에 보관하십시오.
9. 문제 해결
If you encounter issues with your BETOPPER LED Par Light, refer to the following common problems and solutions:
| 문제 | 가능한 원인 | 해결책 |
|---|---|---|
| 불이 켜지지 않습니다 | 전원 공급 없음; 전원 케이블 결함; 장치 고장 | Check power connection and outlet; Replace power cable; Contact support |
| DMX 제어 없음 | 잘못된 DMX 주소; 불량 DMX 케이블; DMX 컨트롤러 문제; DMX 터미네이터 없음 | Verify DMX address setting; Check/replace DMX cables; Test controller; Add DMX terminator |
| 조명이 깜빡거리거나 불규칙적으로 작동합니다. | Loose connections; Power fluctuations; DMX signal interference | Check all cable connections; Use a stable power source; Ensure proper DMX cabling and termination |
| 과열 | Blocked ventilation; Insufficient airflow | Clear ventilation openings; Ensure adequate space around the unit |
이러한 해결 방법을 시도한 후에도 문제가 지속되면 고객 지원팀에 문의하세요.
10. 사양
| 특징 | 세부 사항 |
|---|---|
| 상표 | 베토퍼 |
| 모델 번호 | LPC120 |
| 부품 번호 | LPC008S |
| 크기 | C-4SS |
| 색상 | 검은색 |
| 스타일 | 현대의 |
| 마치다 | 파우더 코팅 |
| 재료 | Aluminum, Polycarbonate (PC), Acrylonitrile Butadiene Styrene (ABS) |
| 모양 | 둥근 |
| 전원 유형 | 코드식 전기 |
| 왓tage | 120 와트 |
| 광원 유형 | 주도의 |
| 광속 | 1000루멘 |
| 플러그 유형 | 그라운드 마운트 |
| 포함된 구성 요소 | Stage 라이트 |
| 배터리가 포함되어 있나요? | 아니요 |
| 배터리가 필요하세요? | 아니요 |
| 품목 무게 | 4.92 킬로그램 |
| 제품 치수 | 26.8 x 6.2 x 23cm |
Image: Visual representation of the light's dimensions and beam angle (40.8 degrees).
11. 보증 및 지원
BETOPPER products are manufactured to the highest quality standards. This product comes with a standard manufacturer's warranty against defects in materials and workmanship. Please retain your proof of purchase for warranty claims.
For technical support, troubleshooting assistance, or warranty inquiries, please contact your retailer or visit the official BETOPPER web연락처 정보 사이트.
