1. 서론
Thank you for choosing the Kichler 300021AP Ceres Decor 56-Inch Ceiling Fan. This manual provides essential information for the safe installation, operation, and maintenance of your new ceiling fan. The 300021AP model features a 56-inch blade sweep, an integrated light kit with Cased Opal glass, and is controlled by the convenient CoolTouch II DC Control System. It is designed to enhance comfort and style in various indoor settings.

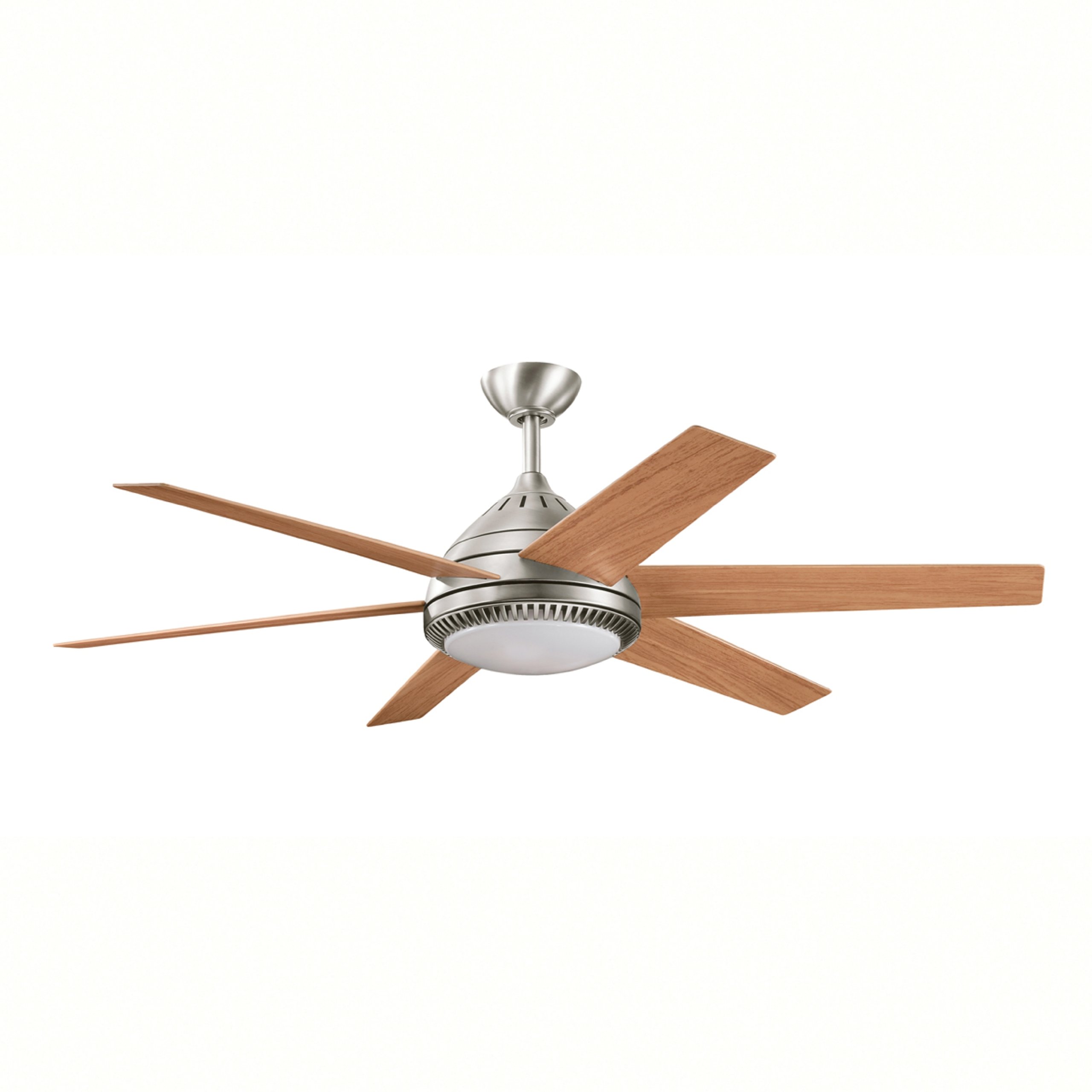

이미지 1.1: Kichler 300021AP Ceres Decor 56-Inch Ceiling Fan. This image displays the assembled ceiling fan with its Antique Pewter finish, Light Cherry blades, and the integrated light kit with Cased Opal glass.
2. 안전 정보
Please read and understand all safety instructions before beginning installation. Failure to follow these instructions may result in electric shock, fire, or personal injury.
- 전기 안전: All electrical wiring must be performed by a qualified electrician and conform to all local and national electrical codes. Ensure the power is disconnected at the circuit breaker before installation or maintenance.
- 설치: The fan must be mounted to a structurally sound ceiling outlet box capable of supporting the fan's weight (approximately 12.9 kg).
- 정리: For safety and optimal performance, the tips of the fan blades must be at least 18 inches (45.7 cm) from any wall or obstruction. The fan blades must also be a minimum of 7 feet (2.13 meters) above the floor.
- 위치: This fan is UL listed for dry location use only. Do not install in damp 또는 습한 곳.
- 전구: 지정된 전구 유형 및 와트만 사용하십시오.tage (three E-12 40-W Krypton T3 bulbs) for the integrated light kit.
3. 패키지 내용
모든 구성품을 조심스럽게 풀어서 다음 품목이 있는지 확인하세요.
- 천장선풍기 모터 조립
- Five (5) Fan Blades (Light Cherry)
- Integrated Light Kit with Cased Opal Glass Shade
- Three (3) E-12 40-W Krypton T3 Bulbs
- 6인치 다운로드 1개
- CoolTouch II DC Control System (Remote Control)
- 장착 하드웨어 및 브래킷
- 78-Inch Extra Lead Wire
- 사용 설명서
4. 설정 및 설치
안전과 정상적인 작동을 위해서는 자격을 갖춘 전기 기술자의 전문적인 설치를 강력히 권장합니다.
4.1 팬 장착
- 회로 차단기에서 전원을 끄세요.
- Install the mounting bracket to the ceiling outlet box, ensuring it is securely fastened and can support the fan's weight.
- Assemble the downrod to the fan motor assembly, feeding the electrical wires through the downrod.
- 팬 조립체를 조심스럽게 들어 올려 장착 브래킷에 걸어주세요.
4.2 전기 배선
- Connect the fan's electrical wires to the household wiring according to local codes (typically black to black, white to white, and ground to ground). Use the provided wire nuts.
- 모든 연결 부분이 안전하고 적절히 절연되어 있는지 확인하세요.
- Tuck all wires neatly into the outlet box and secure the canopy to the mounting bracket.
4.3 날 부착하기
- Attach each fan blade to the blade arms using the provided screws and washers.
- 팬 모터 하우징에 날개 암을 고정하십시오. 흔들림을 방지하기 위해 모든 나사가 고르게 조여졌는지 확인하십시오.
4.4 조명 키트 설치
- Connect the light kit wires to the corresponding wires from the fan motor assembly.
- 조명 키트 조립체를 팬 모터 하우징 하단에 고정하십시오.
- Install the three E-12 40-W Krypton T3 bulbs into the sockets.
- Attach the Cased Opal glass shade to the light kit assembly.
5. 사용 설명서
Your Kichler 300021AP ceiling fan is operated using the included CoolTouch II DC Control System remote control.
5.1 팬 작동
- 전원 켜기/끄기: 선풍기 전원 버튼을 눌러 선풍기를 켜거나 끄세요.
- 속도 제어: Use the speed buttons (typically numbered 1-5 or with up/down arrows) to adjust the fan speed. There are 5 available speeds.
- 역방향 기능: Locate the reverse button on the remote. Pressing this button changes the direction of the fan blades.
Seasonal Use of Reverse Function:
- 여름: 날개가 시계 반대 방향으로 회전하면서 공기를 아래로 밀어내 시원한 바람을 만들어냅니다.
- 겨울: Blades rotate clockwise, drawing air up to circulate warm air near the ceiling throughout the room.
5.2 경량 작동
- 조명 켜기/끄기: Press the light button on the remote control to turn the integrated light kit on or off.
- 밝기 조절(해당하는 경우): Some models may feature dimming capabilities. Refer to your remote control's specific instructions for dimming functions.
6. 유지관리
정기적인 유지관리는 천장선풍기의 수명과 최적의 성능을 보장합니다.
6.1 청소
- 청소하기 전에 항상 회로 차단기의 전원을 끄세요.
- Use a soft, lint-free cloth to clean the fan blades and motor housing. Do not use abrasive cleaners or solvents, as they may damage the finish.
- For the glass shade, wipe with a damp 필요하다면 천과 순한 비누로 닦은 후 완전히 말리세요.
6.2 전구 교체
- Ensure power is off at the circuit breaker and the bulbs have cooled completely.
- 유리 갓을 조심스럽게 제거하세요.
- Unscrew the old bulbs and replace them with new E-12 40-W Krypton T3 bulbs.
- 유리 갓을 다시 부착하세요.
7. 문제 해결
천장 선풍기에 문제가 발생하면 다음의 일반적인 문제 및 해결 방법을 참조하십시오.
| 문제 | 가능한 원인 | 해결책 |
|---|---|---|
| 팬이 시작되지 않음 | 팬에 전원이 들어오지 않음; 전선 연결이 느슨함; 리모컨 배터리가 소진됨. | 회로 차단기를 점검하십시오. 모든 전선 연결이 단단히 고정되어 있는지 확인하십시오. 리모컨 배터리를 교체하십시오. |
| 팬이 흔들린다 | 느슨한 날 나사; 불균형한 날; 느슨한 장착 브래킷. | 모든 날 고정 나사를 조이십시오. (별도 구매한) 밸런싱 키트를 사용하여 날의 균형을 맞추십시오. 장착 브래킷이 단단히 고정되었는지 확인하십시오. |
| 빛이 작동하지 않습니다 | Loose wire connections; Burnt out bulbs; Light switch off. | Check light kit wiring; Replace bulbs; Ensure light function is activated on remote. |
| 시끄러운 작동 | 나사가 느슨함; 모터 하우징 마찰; 잘못된 설치. | 모든 나사를 확인하고 조이십시오. 부품끼리 마찰되는 부분이 없는지 확인하십시오. 설치 단계를 다시 한번 확인하십시오. |
8. 사양
- 모델 번호: 300021AP
- 블레이드 스윕: 56 인치
- 블레이드 피치: 14도
- 블레이드 수 : 5
- 모터 유형: 직류 모터
- 전원: 코드식 전기
- 권tage: 120 볼트
- 팬 왓tage (High Speed, excluding light): 17 와트
- Airflow (High Speed): 5,567 분당 입방피트(CFM)
- 공기 흐름 효율성: 분당 와트당 337입방피트
- 조명 키트: Integrated, includes three (3) E-12 40-W Krypton T3 bulbs
- 제어 시스템: CoolTouch II DC Control System (Remote Control)
- 속도 수: 5
- Downrod Included: 6 인치
- Extra Lead Wire: 78 인치
- 인증: UL Listed for Dry Location Use
- 품목 무게: 약 12.9kg (28.4lbs)
- 색상: Antique Pewter (finish), Light Cherry (blades)
9. 보증 및 지원
The Kichler 300021AP Ceres Decor 56-Inch Ceiling Fan comes with a 제한된 평생 보증. For specific details regarding warranty coverage, please refer to the warranty card included with your product or visit the official Kichler web대지.
For technical assistance, replacement parts, or further inquiries, please contact Kichler customer support. Have your model number (300021AP) and date of purchase ready when contacting support.
