소개
Thank you for choosing the Sansui JSP185SI24A1 Split Inverter Air Conditioner. This manual provides essential information for the safe and efficient operation, installation, and maintenance of your new AC unit. Please read this manual thoroughly before using the appliance and keep it for future reference.
This 1.5 Ton, 5 Star rated AC features ZEN Cool Inverter technology, 5-in-1 convertible modes, Blue Fin technology, copper tubing, anti-rust coating, and a PM 2.5 filter for enhanced performance and air quality.
안전 정보
중요한: 화재, 감전, 부상의 위험을 줄이려면 전기 제품을 사용할 때 항상 기본적인 안전 예방 조치를 따르세요.
- Ensure the AC unit is installed by a qualified technician according to local regulations and this manual.
- 젖은 손으로 또는 젖은 표면에 서 있는 상태에서 에어컨을 작동하지 마십시오.
- 공기 흡입구/배출구에 손가락이나 물건을 넣지 마십시오.
- 전원 코드를 열원이나 날카로운 모서리에서 멀리 두십시오.
- 전원 코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 담당자 또는 이와 동등한 자격을 갖춘 사람을 통해 코드를 교체해야 합니다.
- 청소나 유지관리 작업을 하기 전에는 전원을 끄세요.
- 본 기기는 신체적, 감각적 또는 정신적 능력이 저하된 사람(어린이 포함)이나 경험 및 지식이 부족한 사람이 사용하도록 의도된 것이 아니며, 안전을 책임질 사람으로부터 기기 사용에 관한 감독이나 지시를 받은 경우에만 사용할 수 있습니다.
- 어린이가 이 제품을 가지고 놀지 않도록 감독해야 합니다.
상자 안에 무엇이 들어있나요?
제품을 개봉하신 후 다음 구성품이 모두 있는지 확인해 주십시오.
- 1 실내기
- 1 실외기
- 1 사용자 매뉴얼(본 문서)
- 1 전원 케이블
- 1 리모컨
- 1 설치 플레이트
- Installation Pipe-1
- Installation Pipe-2
- 1 보증 카드
- AAA 배터리 2개(리모컨용)
설정 및 설치
Installation of this split air conditioner requires specialized tools and knowledge. It is strongly recommended that you arrange for professional installation by a certified technician to ensure proper functioning, safety, and warranty validity.
주요 설치 고려 사항:
- 위치: Choose a location for both indoor and outdoor units that allows for optimal airflow, minimal obstruction, and easy access for maintenance.
- 설치: Ensure both units are securely mounted on stable surfaces.
- 배수: Proper drainage for condensate water is crucial to prevent leaks and water damage.
- 전기 연결: The unit requires a dedicated power circuit. Ensure the electrical wiring meets local codes and the AC's power requirements.
- 냉매 배관: The copper tubing must be correctly connected and sealed to prevent refrigerant leaks.
작동 지침
Your Sansui AC is controlled via the included remote control. Ensure the AAA batteries are correctly inserted.
기본 작업:
- 전원 켜기/끄기: 를 누르세요 힘 버튼을 눌러 장치를 켜거나 끕니다.
- 모드 선택: 를 누르세요 방법 button to cycle through available modes: Auto, Cool, Dry, Fan, Heat (if applicable).
- 온도 조절: 사용하세요 온도 ▲ 그리고 온도 ▼ 버튼을 눌러 원하는 온도를 설정합니다.
- 팬 속도: 를 누르세요 FAN 팬 속도(자동, 낮음, 중간, 높음)를 조절하는 버튼입니다.
특별 기능:
- 5가지 기능을 하나로 합친 변환형 냉방 시스템: This feature allows you to adjust the cooling capacity (e.g., 40%, 60%, 80%, 110%) to optimize energy consumption based on your needs. Refer to the remote control or specific instructions for activating and adjusting these modes.

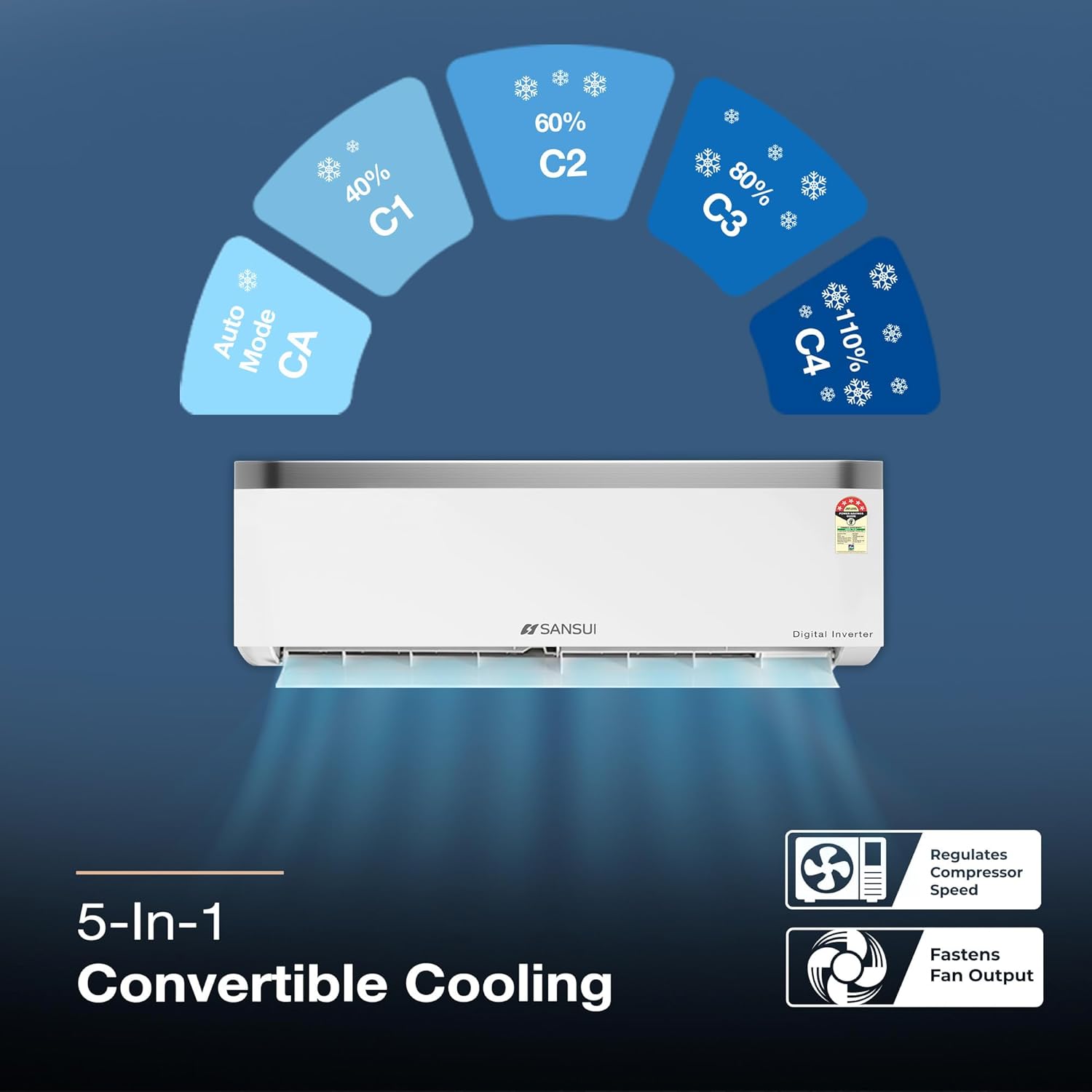

Image: Diagram illustrating the 5-in-1 Convertible Cooling modes (Auto Mode, C1-40%, C2-60%, C3-80%, C4-110%), which regulate compressor speed and fan output for energy optimization. - ZEN Cool Technology: Provides rapid and efficient cooling. Activate via the ZEN COOL button on the remote for quick comfort.
- 4방향 스윙: Ensures uniform cooling throughout the room by automatically adjusting the horizontal and vertical airflow direction. This feature can be controlled via the remote.
Image: A person relaxing in a room with the Sansui AC unit installed, demonstrating the 4-Way Swing feature for even cooling, even at high ambient temperatures up to 54°C, powered by ZEN Cool Inverter Technology. - 에코 모드: Optimizes energy consumption for cost-effective operation. Press the 에코 button (if available on remote) or select through mode options.
Image: A person smiling while looking at a document, with the Sansui AC in the background, illustrating the benefit of Eco Mode for energy savings. - 수면 모드 : Automatically adjusts the temperature and fan speed during the night to ensure comfortable sleep and energy savings. Activate via the 잠 단추.
- 무음 모드: Reduces operational noise for a quieter environment. Activate via the 조용한 단추.
- 타이머 기능: Set the AC to turn on or off automatically at a specified time. Refer to the remote control section for detailed timer settings.
- 자동 재시작: 정전이 발생한 경우tage, 전원이 복원되면 장치는 이전 설정으로 자동으로 다시 시작됩니다.
- 아동 잠금: Prevents accidental changes to settings. Refer to the remote control instructions for activation.
유지
Regular maintenance ensures optimal performance and longevity of your AC unit. Always disconnect power before cleaning.
- 필터 청소: The PM 2.5 filter should be cleaned regularly (e.g., every 2-4 weeks, depending on usage and air quality). Open the front panel of the indoor unit, remove the filter, clean it with a vacuum cleaner or wash with lukewarm water, then dry completely before reinserting.
Image: A parent holding a baby in a room with the Sansui AC, highlighting the PM 2.5 filter feature for cleaner and healthier air. - 자동 청소 기능: This feature helps prevent the growth of mold and bacteria inside the indoor unit by drying the evaporator coil. Activate via the 깨끗한 리모컨의 버튼을 누르세요.
- 실외기 청소: Periodically clean the outdoor unit's coils and fins to remove dust, leaves, and debris. Ensure the area around the outdoor unit is clear for proper airflow.
- Blue Fin & Anti-Rust Coating: The Blue Fin coating on the evaporator and condenser coils, along with the anti-rust coating, protects the unit from corrosion, extending its lifespan.
이미지: 클로즈업 view of the Blue Fin coated coils and 100% copper tubing within the Sansui AC, emphasizing durability and resilience. - 구리 배관: The 100% copper tubing ensures efficient heat transfer and is more durable than aluminum, requiring less maintenance.
문제 해결
서비스에 문의하기 전에 다음과 같은 일반적인 문제를 확인하세요.
| 문제 | 가능한 원인 | 해결책 |
|---|---|---|
| 에어컨이 켜지지 않습니다. | 전기가 들어오지 않고, 리모컨 배터리가 방전되었고, 회로 차단기가 작동했습니다. | 전원 공급을 확인하고, 리모컨 배터리를 교체하고, 회로 차단기를 재설정하세요. |
| 냉각이 충분하지 않습니다. | Dirty air filter, windows/doors open, temperature setting too high, outdoor unit obstructed. | Clean air filter, close windows/doors, lower temperature, clear obstructions around outdoor unit. |
| 이상한 소음. | 느슨한 부품, 이물질, 수평이 맞지 않는 장치. | 느슨한 부품이 있는지 확인하고, 이물질을 제거하고, 제품이 수평인지 확인하십시오. 소음이 계속되면 서비스 센터에 문의하십시오. |
| 실내기에서 누수가 발생합니다. | 배수관이 막혔거나 설치가 잘못되었습니다. | Clear drain pipe. If issue persists, contact a qualified technician for inspection. |
이러한 해결 방법을 시도한 후에도 문제가 지속되면 고객 지원팀이나 자격을 갖춘 서비스 기술자에게 문의하세요.
해당 장치는 또한 다음과 같은 기능을 갖추고 있습니다. 자가진단, which can help identify certain issues. Refer to the display codes if any appear.
명세서
| 특징 | 세부 사항 |
|---|---|
| 상표 | 산스이 |
| 모델명 | JSP185SI24A1 |
| 용량 | 1.5톤 |
| BEE 별점 | 5 Star (2025) |
| 계절별 에너지 효율 비율(SEER) | 5.2 |
| 연간 에너지 소비량 | 연간 767.34킬로와트시 |
| 냉각 전력 | 5.1킬로와트 |
| 특별 기능 | 4 Way Swing, Auto Clean, Fast Cooling, Silent Mode, Sleep Mode, ZEN Cool Technology, 5-in-1 Convertible Modes, Blue Fin, Copper Tubing, Anti Rust Coating, PM 2.5 Filter, Self Diagnosis, Stabilizer Free, BLDC Motor (IDU), Child Lock, Auto Restart |
| 제품 치수(실내 유닛) | 92W x 23.5H x 31.5D Centimeters |
| 제품 치수(실외기) | 78W x 54H x 31D Centimeters (approx, derived from image) |
| 품목 무게 | 38.9킬로그램 (총량) |
| 소음 수준 | 42데시벨 |
| 냉각제 | R-32 (Eco Friendly) |
| 필터 유형 | 오후 2.5 |
| 인버터 유형 | Has Inverter |
| 설치 유형 | 분할 시스템 |
| 압축기 유형 | 회전식 |
| 권tage | 230 볼트 |
| 전원 | 코드식 전기 |
| 왓tage | 1285 와트 |
| 제어 방법 | 원격 제어 |
| 객실 유형 | 침실 (추천) |
| 제조업체 | PG Technoplast Private Limited |
보증 및 지원
Your Sansui JSP185SI24A1 AC comes with a comprehensive warranty:
- 1년 종합 보증 전체 단위에 대해.
- 10년 보증 압축기에 대해서.
Please retain your purchase receipt and warranty card for any service claims. For technical support, service requests, or warranty inquiries, please refer to the contact information provided on your warranty card or visit the official SANSUI web대지.
Manufacturer: PG Technoplast Private Limited, PLOT NO. 100 TO 103 AND 118 TO 121, RIICO INDUSTRIAL AREA BHIWADI EXTENSION, KHARANI, BHIWADI, DISTT ALWAR, RAJASTHAN 301019.
