사용자 설명서: 안드로이드 12 차량용 스테레오

1. 서론

본 설명서는 새 Android 12 차량용 스테레오의 설치, 작동 및 유지 관리에 대한 자세한 지침을 제공합니다. 2004년부터 2008년까지 생산된 Ford F150, F250, F350 모델용으로 설계된 이 7인치 IPS 터치스크린 차량용 스테레오는 무선 CarPlay, Android Auto, GPS 내비게이션, 블루투스 연결, FM/RDS 라디오 등 고급 기능을 제공합니다. 설치 및 사용 전에 본 설명서를 꼼꼼히 읽어 올바른 기능과 안전을 확보하십시오.

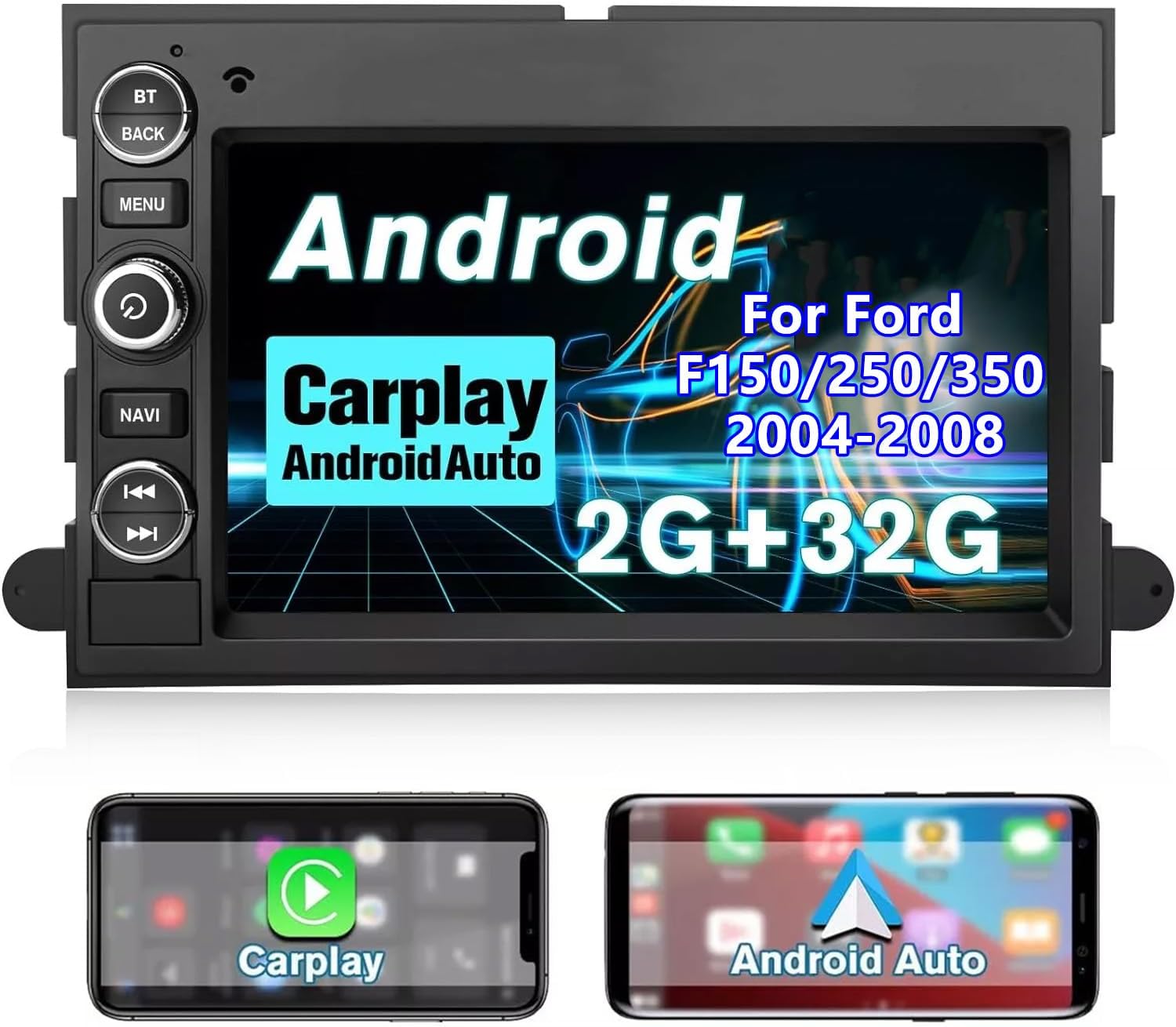

이미지: 7인치 IPS 터치스크린 차량용 스테레오 장치asin안드로이드 인터페이스를 탑재하고 무선 카플레이 및 안드로이드 오토 기능을 강조합니다. 본체 아래에는 두 개의 스마트폰 화면이 있어 카플레이 및 안드로이드 오토 인터페이스를 보여줍니다.

2. 패키지 내용

아래 나열된 모든 품목이 패키지에 포함되어 있는지 확인하세요.

• 7인치 스크린 차량용 라디오 유닛 1개
• 전원 코드/하네스 1개
• 1 x GPS 안테나
• 1 x 마이크
• 1 x RCA 케이블
• 1 x USB 케이블
• 1 x 사용자 가이드(이 매뉴얼)
• 설치 도구 (해당 패키지에 포함된 경우)

3. 제품 특징

• 3.1 안드로이드 12 시스템

  안드로이드 12, 2GB RAM, 32GB ROM을 탑재한 이 시스템은 원활한 작동과 빠른 응답 속도를 보장합니다. amp저장 공간이 충분하여 다양한 애플리케이션을 설치할 수 있습니다. Wi-Fi 연결을 통해 앱 스토어에 접속하여 차량용 스테레오에서 바로 온라인 서핑을 즐길 수 있습니다.

• 3.2 무선 CarPlay 및 Android Auto

  무선 CarPlay 및 Android Auto를 사용하여 스마트폰을 차량용 스테레오와 완벽하게 연동하세요. 이 기능을 통해 음성 명령(Siri 또는 Google Assistant)으로 통화, 음악, 메시지, 내비게이션을 이용할 수 있어 운전 중 주의 산만을 최소화하고 더욱 안전한 운전을 지원합니다.

• 3.3 GPS 내비게이션

  이 장치는 오프라인 및 온라인 GPS 내비게이션을 모두 지원하며, 음성 및 시각적 길 안내를 제공합니다. 사전 설치된 오프라인 지도를 사용할 수 있으며, Google Maps, Waze, Navitel과 같은 인기 내비게이션 앱과도 호환됩니다.



  이미지: 차량용 스테레오 디스플레이에 경로 정보가 포함된 GPS 내비게이션 지도와 Google 지도, Waze, Sygic, Navitel 애플리케이션 아이콘이 표시되어 있습니다.

• 3.4 블루투스 연결

  블루투스를 통해 휴대폰을 연결하면 핸즈프리 통화 및 오디오 스트리밍이 가능합니다. 내장 마이크는 선명한 통화 품질을 보장하여 운전 중에도 안전하게 통화할 수 있도록 해줍니다.

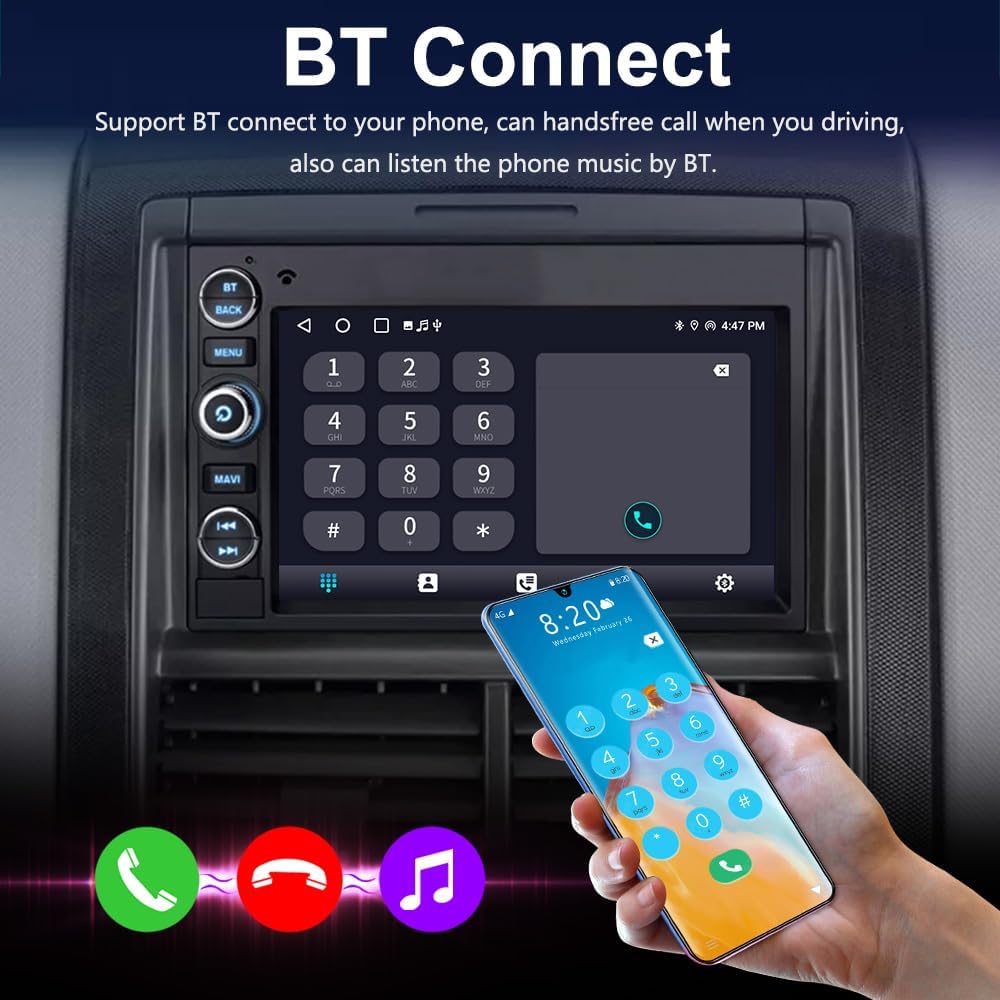

  이미지: 차량용 스테레오 디스플레이에 전화 다이얼 패드가 있는 블루투스 연결 인터페이스가 표시되어 있습니다. 손이 스마트폰을 들고 있는 모습은 연결 과정을 보여주며, 하단에는 음악 및 통화 아이콘이 있습니다.

• 3.5 멀티 EQ 설정 및 FM/RDS 라디오

  다양한 EQ 설정과 볼륨, 밸런스, 고음, 저음 조절 기능을 통해 원하는 오디오 환경을 맞춤 설정하세요. 내장된 FM/RDS 라디오는 뛰어난 수신 성능을 제공하여 좋아하는 방송을 즐길 수 있도록 해줍니다.



  이미지: 차량용 스테레오 디스플레이에 디지털 사운드 프로세서(DSP) 시스템의 이퀄라이저 설정과 주파수 조정 및 사운드 위치 조정 인터페이스가 표시되어 있습니다.


  이미지: 차량용 스테레오 디스플레이에 FM 라디오 인터페이스가 표시되어 있으며, 현재 주파수(90.10MHz)와 방송국 선택 버튼이 보인다.

4. 설정 및 설치

이 섹션에서는 차량용 스테레오 설치에 대한 일반적인 지침을 제공합니다. 차량 오디오 배선에 익숙하지 않은 경우 전문가에게 설치를 의뢰하는 것이 좋습니다.

4.1 호환성

본 제품은 2004년부터 2008년 사이에 제조된 포드 F150, F250, F350 모델에 맞도록 설계되었습니다.

이미지: 포드 F150(2004-2008년형) 차량의 대시보드를 나란히 비교한 사진으로, 순정 라디오("설치 전")와 새롭게 설치된 안드로이드 12 카 스테레오("설치 후")를 보여줍니다.

4.2 배선 연결

아래 그림을 참조하여 기기 뒷면에 여러 케이블을 연결하십시오. 기기의 전원을 켜기 전에 모든 연결이 제대로 되었는지 확인하십시오.

이미지: 자세한 view 자동차 스테레오 후면 패널에는 번호가 매겨진 레이블로 다양한 연결 포트가 표시되어 있습니다. (1) 전원 케이블 인터페이스, (2) 퓨즈(10A), (3) RCA 하네스 케이블, (4) USB 케이블 어댑터 1, (5) 후방 카메라 어댑터 케이블 입력, (6) USB 케이블 어댑터 2, (7) 라디오 안테나, (8) GPS 안테나.

1. 배터리 분리: 시동을 걸기 전에 차량 배터리의 음극 단자를 분리하여 전기 단락을 방지하세요.
2. 기존 라디오를 제거하세요: 대시보드에서 기존 자동차 라디오를 조심스럽게 제거하세요.
3. 전원 하네스 연결: 제공된 전원 하네스를 차량의 배선 하네스에 연결하십시오. 배선의 색상과 기능을 일치시키십시오.
4. 안테나 연결: GPS 안테나(8)와 라디오 안테나(7)를 각각의 포트에 연결하십시오. GPS 안테나는 시야가 확보된 곳에 설치하십시오. view 하늘의.
5. USB/RCA 케이블을 연결하세요: 외부 장치 연결에 필요한 경우 USB 케이블 어댑터(4, 6)와 RCA 하네스 케이블(3)을 연결하십시오. amp정수기.
6. 후방 카메라 연결(선택 사항): 후방 카메라를 설치하는 경우, 후방 카메라 케이블을 후방 카메라 어댑터 케이블 입력(5)에 연결하십시오.
7. 마운트 뉴 라디오: 새 차량용 스테레오를 대시보드 장착 구멍에 단단히 고정하십시오.
8. 테스트 기능: 차량 배터리를 다시 연결하고 대시보드를 완전히 재조립하기 전에 스테레오의 모든 기능(전원, 오디오, 라디오, GPS, 블루투스, CarPlay/Android Auto)을 테스트하십시오.
9. 대시보드 재조립: 모든 기능이 검증되면 대시보드 구성 요소를 조심스럽게 다시 조립하십시오.

5. 사용 설명서

이 섹션에서는 차량용 스테레오의 주요 기능 작동법에 대해 자세히 설명합니다.

5.1 전면 패널 컨트롤

기기 왼쪽 측면에 있는 물리적 버튼들을 숙지하세요.

이미지: 앞면 view 자동차 스테레오의 왼쪽 측면에 있는 물리적 버튼을 해당 레이블과 함께 강조 표시합니다. (1) BT(블루투스), (2) BACK, (3) MENU, (4) Power, (5) NAVI(내비게이션), (6) Previous Track, (7) Next Track.

• 1. BT (블루투스): 블루투스 기능을 이용하여 페어링 및 통화를 할 수 있습니다.
• 2. 뒤로: 이전 화면이나 메뉴로 돌아갑니다.
• 3. 메뉴: 메인 메뉴 또는 설정에 접속하세요.
• 4. 전원: 기기를 켜거나 끄거나, 오디오를 음소거/음소거 해제하려면 짧게 누르십시오.
• 5. NAVI (내비게이션): 내비게이션 앱을 빠르게 실행하세요.
• 6. 이전 트랙: 이전 오디오 트랙으로 건너뛰기.
• 7. 다음 트랙: 다음 오디오 트랙으로 건너뛰세요.

5.2 안드로이드 시스템 탐색

터치스크린 인터페이스는 안드로이드 태블릿과 유사하게 작동합니다. 화면을 스와이프하여 이동하고, 아이콘을 탭하여 애플리케이션을 실행하고, '뒤로' 버튼이나 화면 내비게이션 바를 사용하여 시스템을 제어할 수 있습니다.

5.3 무선 CarPlay 및 Android Auto

1. 스마트폰에서 Bluetooth와 Wi-Fi가 활성화되어 있는지 확인하세요.
2. 차량용 스테레오에서 CarPlay 또는 Android Auto 애플리케이션을 엽니다.
3. 화면의 안내에 따라 블루투스를 통해 휴대폰을 페어링하세요.
4. 페어링이 완료되면 시스템은 Wi-Fi를 통해 CarPlay 또는 Android Auto에 자동으로 연결됩니다.
5. 음성 명령(Siri/Google Assistant) 또는 터치스크린을 사용하여 내비게이션, 음악, 통화 및 메시지를 제어하세요.

5.4 블루투스 작동

1. 'BT' 버튼을 누르거나 화면의 블루투스 아이콘을 탭하세요.
2. 휴대폰에서 블루투스를 켜고 사용 가능한 기기를 검색하세요.
3. 휴대폰 목록에서 "HC-8163-RK-F150"(또는 유사한 이름)을 선택하고 페어링을 확인하세요.
4. 연결되면 전화를 걸고 받을 수 있고, 전화번호부에 접속하고, 오디오를 스트리밍할 수 있습니다.

5.5 FM/RDS 라디오

1. 메인 화면에서 "라디오" 아이콘을 탭하세요.
2. 화면의 화살표나 탐색 기능을 사용하여 방송국을 선택하세요.
3. 프리셋 버튼(P1-P6)을 길게 눌러 현재 방송국을 저장하세요.
4. RDS(무선 데이터 시스템)는 가능한 경우 방송국 정보를 표시합니다.

5.6 오디오 이퀄라이저(EQ)

1. 메인 메뉴에서 "DSP" 또는 "EQ" 애플리케이션에 액세스하십시오.
2. 다양한 사전 설정 EQ 모드(예: 팝, 록, 재즈) 중에서 선택하세요.
3. 개별 주파수 대역, 밸런스 및 페이더 설정을 조정하여 원하는 사운드를 만드세요.

6. 유지관리

• 청소: 부드럽고 마른 천으로 화면과 본체를 닦아주세요. 잘 지워지지 않는 얼룩은 약간 부드러운 천으로 닦아주세요.amp 순하고 마모성이 없는 세제를 묻힌 천으로 닦은 후 즉시 마른 천으로 물기를 제거하십시오. 독한 화학 약품이나 연마제를 사용하지 마십시오.
• 소프트웨어 업데이트: 시스템 설정 또는 제조업체 웹사이트를 통해 주기적으로 소프트웨어 업데이트를 확인하십시오. web최적의 성능과 새로운 기능에 대한 액세스를 보장하기 위해 사이트를 사용합니다.
• 퓨즈 교체: 기기의 전원이 차단되면 전원 케이블에 있는 10A 퓨즈를 점검하십시오(4.2절 2번 항목 참조). 퓨즈가 끊어진 경우 동일한 정격의 퓨즈로 교체하십시오.

7. 문제 해결

8. 사양

HC-8163-RK-F150 차량용 스테레오의 주요 기술 사양:

• 모델 이름: HC-8163-RK-F150
• 상표: 일반적인
• 운영 체제: 안드로이드 12
• 메모리: 2GB 램 + 32GB 롬
• 디스플레이 크기: 7인치 IPS 터치스크린
• 제품 크기: 7.4 x 3.54 x 11.42 인치
• 품목 무게: 3.97파운드
• 연결 기술 : 블루투스, 와이파이, USB
• 특별 기능: 터치스크린, 블루투스, 무선 카플레이, 안드로이드 오토, GPS, FM/RDS 라디오, 멀티 이퀄라이저 설정
• 오디오 출력 모드: 스테레오 재생
• 장착 유형: 대시 보드 마운트
• 음성 명령: 터치스크린, 마이크를 통해
• 지도 유형: 북미 지역 (오프라인 지도 사전 설치됨)

이미지: 차량용 스테레오 장치의 물리적 치수를 보여주는 도표로, 상단 너비 198mm(7.8인치), 하단 너비 188mm(7.4인치), 높이 130mm(5.1인치), 화면 높이 120mm(4.7인치)이며, 장착 브래킷을 포함한 전체 너비는 226mm(8.9인치)입니다.

9. 보증 및 지원

9.1 보증 정보

이 제품에는 다음이 포함되어 있습니다. 1년 보증 구매일로부터 보증이 적용됩니다. 보증은 정상적인 사용 조건에서 발생하는 재료 및 제조상의 결함에 한해 적용됩니다. 부적절한 설치, 사고, 오용, 남용, 부주의 또는 무단 개조로 인한 손상은 보증 대상에서 제외됩니다.

9.2 고객 지원

기술 지원, 문제 해결 또는 보증 청구를 위해서는 제품을 구매하신 플랫폼을 통해 판매자 또는 제조업체에 문의하십시오. 지원팀에 문의하실 때는 구매 내역과 제품 모델 번호(HC-8163-RK-F150)를 준비해 주시기 바랍니다.
